Trong nhiều thập kỷ, các nhà máy công nghiệp sản xuất thường được xây dựng dựa trên hệ thống tự động hóa cứng nhắc. Một khi đã thiết kế và vận hành, các hệ thống này gần như không thay đổi trong nhiều năm, thậm chí nhiều thập kỷ. Tuy nhiên, thời đại của "sản xuất hàng loạt theo khuôn mẫu" đang nhường chỗ cho kỷ nguyên mới:vòng đời sản phẩm ngắn hơn, yêu cầu cá nhân hóa cao hơn, sản xuất theo lô nhỏ ngày càng phổ biến.
Để tồn tại trong bối cảnh đó, tự động hóa mô-đun (Modular Automation) là hướng đi tất yếu. Và trong bức tranh này, Module Type Package (MTP) chính là "chiếc chìa khóa vạn năng" – một nền tảng cốt lõi giúp hiện thực hóa giấc mơ về các nhà máy mô-đun linh hoạt, nơi việc thay đổi dây chuyền chỉ đơn giản như cắm một thiết bị ngoại vi vào máy tính.
I/ Tất tần tật về MTP
1/Module Type Package (MTP) là gì?
Hãy tưởng tượng MTP giống như một "hồ sơ kỹ thuật số" đầy đủ của một mô-đun công nghệ. Thay vì chỉ là một phần cứng trơ chọi, MTP thay mặt mô-đun trả lời rõ ràng các câu hỏi sau:
- Mô-đun này làm được gì?
- Nó có những chế độ vận hành nào? (Start, Stop, Cleaning, Error…)
- Nó giao tiếp ra sao với hệ thống điều phối trung tâm?
- Giao diện HMI của nó hiển thị thế nào cho người vận hành?
Tất cả những thông tin này được đóng gói thành một file MTP (độc lập với hệ thống điều khiển cấp cao) bao gồm:
- Các chức năng mà module cung cấp
- Giao diện chuẩn hóa để kết nối với hệ thống điều phối (POL – Process Orchestration Layer)
- Trạng thái vận hành và logic điều khiển
- Thông tin phục vụ tự động tạo HMI và tích hợp hệ thống
2/Vì sao MTP trở nên quan trọng trong tự động hóa mô-đun?
Trước áp lực khốc liệt của thị trường, các nhà máy công nghiệp quy trình không còn xa xỉ với việc duy trì những dây chuyền "bất biến" hàng thập kỷ. Để tồn tại, doanh nghiệp buộc phải chuyển mình từ sản xuất đại trà sang tư duy linh hoạt:
- Sản xuất các lô nhỏ, đa dạng
- Thay đổi cấu hình quy trình nhanh
- Rút ngắn thời gian đưa sản phẩm ra thị trường
MTP chính là giải pháp cho bài toán này. Nó đóng vai trò như một "ngôn ngữ chung" cho phép các mô-đun tích hợp trực tiếp vào lớp điều phối hệ thống (POL) theo cơ chế "Plug-and-Produce" (Cắm và Sản xuất). Thay vì phải "đập đi xây lại" code điều khiển mỗi khi thay đổi thiết bị, MTP giúp việc kết nối trở nên đơn giản, nhất quán và xóa bỏ hoàn toàn rào cản phụ thuộc vào một nhà cung cấp duy nhất.
3/Những lợi thế vượt trội của Module Type Package (MTP)
Việc áp dụng MTP mang lại nhiều lợi ích rõ rệt cho cả giai đoạn thiết kế lẫn vận hành nhà máy:
- Rút ngắn thời gian đưa sản phẩm ra thị trường (Time-to-market): Nhờ việc giảm thiểu tối đa các công đoạn kỹ thuật hệ thống phức tạp, các nhà máy có thể đi vào hoạt động trong thời gian ngắn kỷ lục.
- Tối ưu hóa thời gian sửa chữa (Time-to-repair): Các giao diện module đồng nhất giúp việc chẩn đoán lỗi và thay thế linh kiện trở nên đơn giản và nhanh chóng hơn.
- Sản xuất lô nhỏ hiệu quả: Khả năng tái sử dụng các module cho phép doanh nghiệp sản xuất các lô hàng nhỏ theo yêu cầu cá nhân hóa mà vẫn đảm bảo tính kinh tế.
- Numbering-up thay vì Scale-up: Thay vì phải thiết kế lại toàn bộ hệ thống khi muốn tăng quy mô (scale-up), doanh nghiệp chỉ cần bổ sung thêm các module tương đương (numbering-up), giúp tiết kiệm thời gian và rủi ro kỹ thuật.
- Trải nghiệm người dùng đồng nhất: Hệ thống điều khiển cung cấp giao diện trực quan hóa (visualization) thống nhất cho tất cả các module, giúp người vận hành dễ dàng làm quen và thao tác.
II/TwinCAT MTP: Giải pháp tích hợp toàn diện từ Beckhoff
Beckhoff đã hiện thực hóa lý thuyết MTP bằng cách tích hợp trực tiếp tiêu chuẩn này vào nền tảng TwinCAT, tạo ra một giải pháp phần mềm hoàn chỉnh cho tự động hóa mô-đun.
1/ Cấu trúc của TwinCAT MTP
TwinCAT MTP bao gồm hai thành phần chính:
- TwinCAT MTP Engineering – phục vụ thiết kế và engineering module
- TwinCAT MTP Runtime – phục vụ vận hành và kết nối module trong hệ thống
Sự kết hợp này giúp toàn bộ quy trình – từ thiết kế, lập trình PLC, tạo HMI đến vận hành – đều nằm gọn trong một hệ sinh thái duy nhất.
2/Ưu điểm nổi bật của TwinCAT MTP
Điểm khác biệt của Beckhoff nằm ở việc tối ưu hóa quy trình kỹ thuật theo hướng mô-đun hóa:
- Kỹ thuật dựa trên giao diện (Interface-driven Engineering): Kỹ sư có thể định nghĩa mô-đun "làm được gì" và "giao tiếp ra sao" ngay từ đầu, tạo file MTP trước cả khi viết một dòng code PLC chi tiết nào. Điều này giúp đẩy nhanh tiến độ dự án song song.
- Chuỗi công cụ tích hợp (Integrated Tool Chain): TwinCAT hỗ trợ nhập dữ liệu trực tiếp từ sơ đồ P&ID, các yêu cầu kỹ thuật dưới dạng file MTP, hoặc kết nối qua API mở với nền tảng MTPlatform của Semodia.
- Tự động hóa hoàn toàn (Automation of Engineering): Dựa trên định nghĩa mô-đun, TwinCAT có khả năng tự động sinh mã PLC và tự động tạo giao diện HMI cục bộ. Điều này không chỉ giúp giảm khối lượng công việc thủ công mà còn triệt tiêu hoàn toàn các sai sót do con người gây ra.
3/TwinCAT MTP hoạt động như thế nào trong thực tế?
Trong TwinCAT, MTP được quản lý bằng một hệ thống project management riêng. Kỹ sư định nghĩa mô-đun ở mức tổng thể, sau đó tạo file MTP từ các thông tin này.
Dữ liệu có thể được nhập từ nhiều nguồn khác nhau như API mở, file MTP hoặc DEXPI. Khi có thay đổi, TwinCAT sẽ tự động đồng bộ project, đảm bảo tính nhất quán xuyên suốt từ thiết kế đến vận hành.

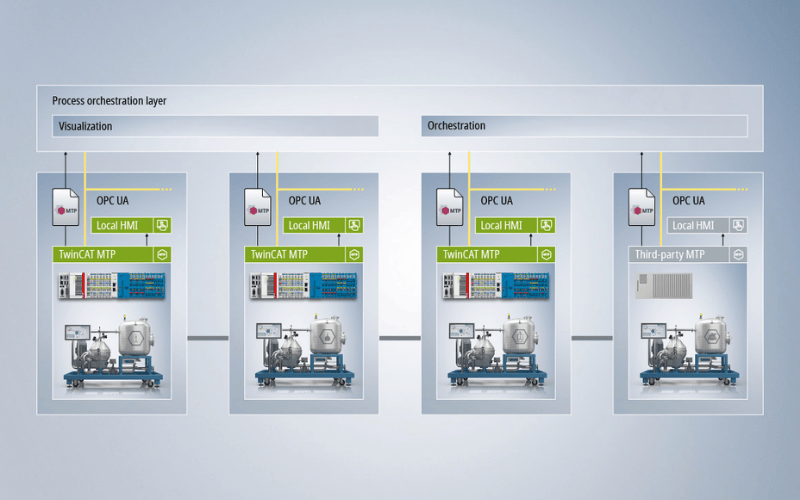

Ở giai đoạn này, kỹ sư chỉ cần tập trung vào logic quy trình thực tế, được triển khai trong các state machine đã được chuẩn bị sẵn. Khi kích hoạt project, các biến giao diện sẽ tự động sẵn sàng cho POL thông qua OPC UA – chuẩn kết nối quan trọng của công nghiệp 4.0.
III/ MTP trong môi trường thực tế
1/Các kịch bản ứng dụng
Một trong những điểm mạnh của MTP là khả năng áp dụng linh hoạt cho cả greenfield (nhà máy mới) và brownfield (nhà máy sẵn có).
Ứng dụng tại cấp độ Nhà máy (Plant Level)
Ở cấp độ này, MTP đóng vai trò là "ngôn ngữ chung" kết nối các module khác nhau. Khi một nhà máy cần tái cấu trúc hoặc mở rộng, lớp điều hành quy trình (POL) sẽ nhận diện các file MTP của các module mới. Quy trình này tương tự như việc cắm một thiết bị USB vào máy tính – hệ thống tự động nhận diện và cấu hình các thông số cần thiết mà không cần can thiệp sâu vào code lõi.
Ứng dụng tại cấp độ Module (Module Level)
Tại đây, trọng tâm là khả năng đóng gói logic điều khiển. Mỗi module chứa đựng toàn bộ tri thức về vận hành, an toàn và chẩn đoán bên trong chính nó. Điều này giúp các nhà sản xuất máy móc có thể bảo vệ bí mật công nghệ của mình trong khi vẫn cung cấp đầy đủ các giao diện cần thiết cho chủ đầu tư nhà máy.

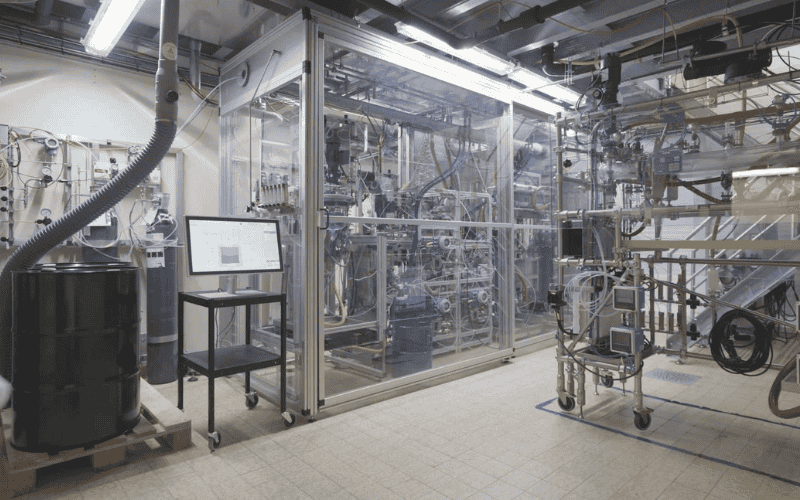

2/Ứng dụng thực tế: MTP tại Ajinomoto Omnichem
Một minh chứng rõ nét cho sức mạnh của MTP là dự án tại Ajinomoto Omnichem (thuộc tập đoàn Ajinomoto). Tại đây, Beckhoff đã chứng minh cách khái niệm MTP tự động hóa một nhà máy công nghiệp thực thụ một cách hiệu quả.
Điểm đặc trưng của dự án này là việc sử dụng "MTP Hub". Tất cả các mô-đun của nhà máy được triển khai trên một hệ thống điều khiển trung tâm của Beckhoff dựa trên nền tảng PC-based Control. Công nghệ này cho phép thực hiện các mô-đun trong các chương trình PLC độc lập và cung cấp chúng cho POL một cách riêng rẽ.
Nhờ kiến trúc này, cấu trúc nhà máy có thể thay đổi mà không cần điều chỉnh hệ thống điều khiển, hệ thống sẽ tự động nhận diện mô-đun nào đang được kết nối. Khả năng "Cắm và Sản xuất" (Plug-and-Produce) của MTP đã cho phép tái cấu hình đơn giản trong POL, giúp giảm đáng kể thời gian chuyển đổi quy trình, mang lại lợi thế cạnh tranh khổng lồ cho doanh nghiệp
