Bộ Điều Khiển Cho Ngành Hydrogen: Kiểm Soát Electrolyser, BoP Và Mô Hình Power-to-X

BESS là giải pháp tối ưu cho việc điều tần, san phẳng phụ tải đỉnh và hấp thụ điện dư thừa trong vài giờ nắng gắt. Ngược lại, khi lượng điện tái tạo dư thừa vượt quá khả năng tiếp nhận của các trạm pin và lưới truyền tải, việc chuyển đổi phần điện dư này thành hydro là giải pháp duy nhất để lưu trữ năng lượng khối lượng lớn trong thời gian dài mà không bị hao hụt điện năng tự xả.

3. Cấu Trúc Điều Khiển Electrolyser Và Balance-of-Plant (BoP)

Một cơ sở sản xuất hydro xanh không chỉ đơn thuần là cắm điện vào bình chứa. Hệ thống này là một tổ hợp công nghệ hóa dầu phức tạp phải đáp ứng đồng thời 2 yêu cầu kiểm soát quá trình hóa lý nghiêm ngặt và tiêu chuẩn an toàn phòng chống cháy nổ (Hazardous Environment / ATEX).

3.1. Kiểm soát ngăn điện phân

Cho dù sử dụng công nghệ kiềm, màng trao đổi proton hay oxit rắn, bộ điều khiển trung tâm vẫn phải đáp ứng các thuật toán phản hồi:

• Thích ứng với nguồn điện dao động:  Bám sát đường cong phát điện biến thiên liên tục của điện gió và điện mặt trời để điều chỉnh dòng điện một chiều nạp vào cell điện phân, tránh hiện tượng quá nhiệt hoặc thoái hóa màng.
• Giám sát điện áp từng cell: Một ngăn điện phân chứa hàng trăm cell ghép nối tiếp. Bộ điều khiển phải đọc dữ liệu điện áp của từng cell theo thời gian thực để phát hiện ngay hiện tượng thoái hóa cục bộ trước khi xảy ra nguy cơ ngắn mạch.
• Cân bằng áp suất Hydro – Oxy: Áp suất giữa hai khoang khí bắt buộc phải được giữ cân bằng tuyệt đối thông qua hệ thống van điều khiển vi mô để ngăn hai loại khí này hòa trộn vào nhau tạo thành hỗn hợp nổ.

3.2. Kiểm soát hệ thống phụ trợ

Hệ thống BoP chiếm tới hơn 50% khối lượng thiết bị và điểm điều khiển trong nhà máy, bao gồm:

• Vòng tuần hoàn nhiệt: Quá trình điện phân tỏa nhiệt lượng rất lớn. Bộ điều khiển phải điều phối bơm và van tỷ lệ để giữ nhiệt độ dung dịch trong ngưỡng tối ưu (khoảng 60°C – 80°C).
• Nước siêu tinh khiết: Điều khiển hệ thống lọc khử ion liên tục; chỉ cần một lượng nhỏ tạp chất lọt vào cũng sẽ làm "ngộ độc" màng xúc tác đắt tiền.
• Xử lý và nén khí: Khí H₂ ẩm thoát ra phải được đưa qua chu trình sấy khô, tách tạp chất oxy và tăng áp qua nhiều cấp máy nén trước khi đưa vào bồn chứa.

Rõ ràng, việc vận hành riêng rẽ trạm phát điện và cụm điện phân hydro sẽ gây lãng phí lớn và tiềm ẩn độ trễ điều khiển nguy hiểm. Cần một mô hình kiến trúc tích hợp điều phối toàn diện: Đó là mô hình Power-to-X (P2X).

4. Power-To-X:Tích Hợp Nguồn Năng Lượng Tái Tạo Vào Sản Xuất Hydro

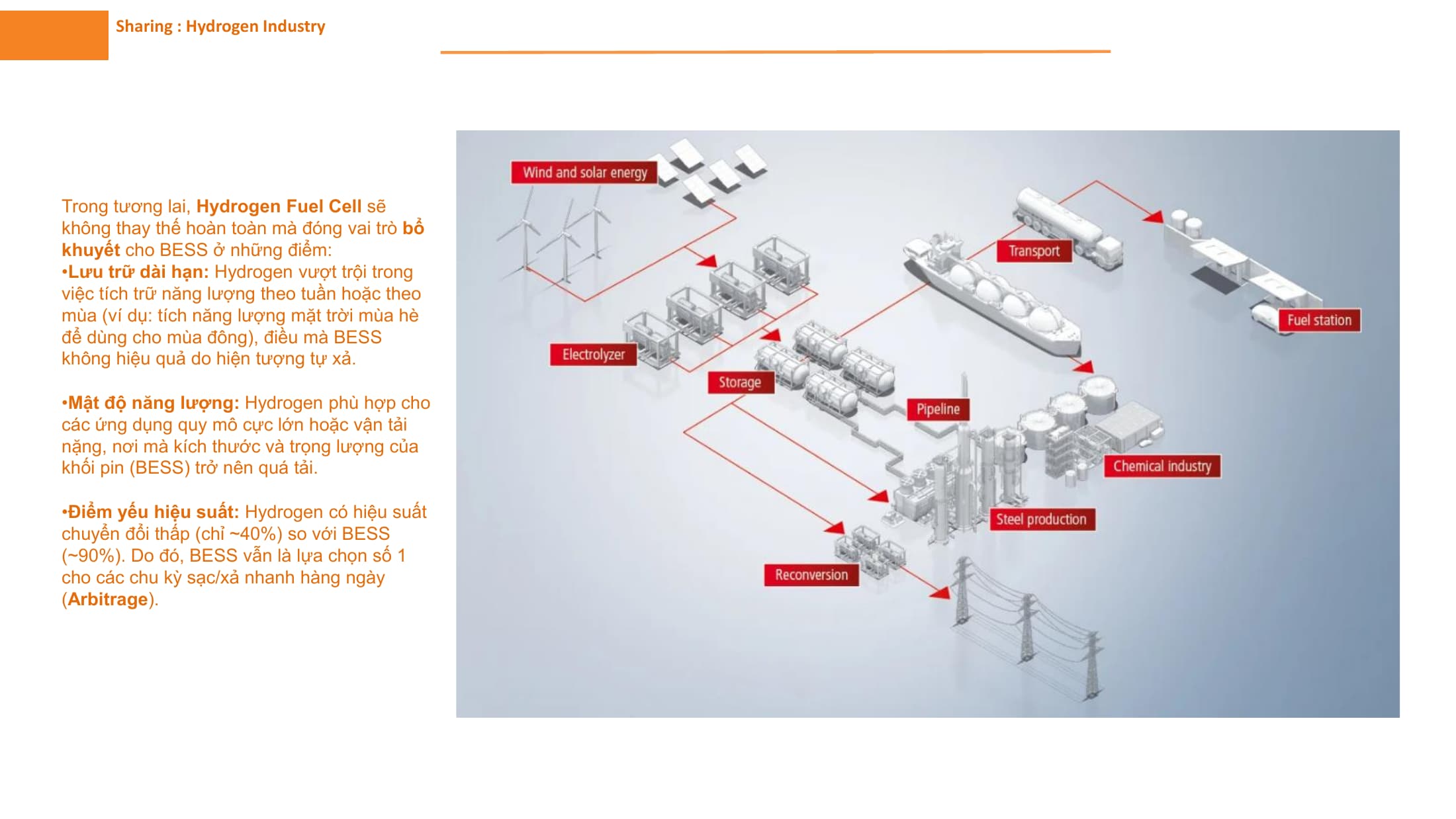

Khi máy điện phân và hệ thống BoP đã được kiểm soát ổn định, bài toán tiếp theo là kết nối nhà máy sản xuất này vào nguồn điện sạch. Đó chính là bản chất của mô hình Power-to-X (P2X): chuyển đổi điện tái tạo giá rẻ thành các dạng năng lượng có giá trị cao.

Trong một tổ hợp P2X, dòng năng lượng không đi một chiều mà được phối hợp nhịp nhàng giữa ba thành phần: Trạm nguồn điện– Cụm pin BESS – Hệ thống máy điện phân Hydro.

Điểm nghẽn lớn nhất của mô hình này là bài toán quản lý dòng năng lượng:

1. Bảo vệ màng điện phân trước dao động thời tiết: Máy điện phân cực kỳ nhạy cảm với sự sụt giảm nguồn đột ngột. Khi mây che làm điện mặt trời giảm sâu, nếu ngắt điện phân tức thời, màng trao đổi sẽ bị sốc nhiệt và giảm tuổi thọ. Lúc này, BESS lập tức xả dòng trong tích tắc để giữ máy điện phân ở ngưỡng tải tối thiểu an toàn.
2. Tối ưu hóa chi phí sản xuất: Hệ thống điều khiển phải tính toán thuật toán theo thời gian thực: Khi nào nên nạp đầy pin? Khi nào dồn toàn lực chạy máy điện phân để đón đỉnh bức xạ?

Một bài toán tích hợp quy mô như vậy không thể giải quyết bằng các bộ điều khiển rời rạc. Nó đòi hỏi một hệ thống có thể đi sâu vào từng ngóc ngách của quá trình công nghệ: từ ngăn điện phân đến hệ thống phụ trợ.

5. Hiện Thực Hóa Bằng Beckhoff CX8190 & TwinCAT

Nếu sử dụng các bộ PLC độc lập từ nhiều hãng khác nhau cho từng phân hệ, kỹ sư sẽ phải dựng thêm hàng loạt bộ gateway chuyển đổi giao thức trung gian, làm tăng độ trễ và nguy cơ mất tín hiệu điều khiển.

Giải pháp tối ưu là sử dụng nền tảng PC-based automation của Beckhoff, điển hình là bộ điều khiển nhúng CX8190 chạy phần mềm TwinCAT:

1. TwinCAT Real-Time PLC & Safety: Đảm nhiệm toàn bộ vòng lặp điều khiển PID áp suất, nhiệt độ, lưu lượng và tích hợp sẵn logic an toàn chức năng (Safety SIL 3 / PL e) trên cùng một cấu trúc phần cứng.
2. Embedded PC Beckhoff CX8190: Đóng vai trò là bộ điều khiển nhỏ gọn kết hợp Multi-IP Gateway. CX8190 vừa thu thập dữ liệu đo lường, nhiệt độ qua I/O terminals, vừa chuyển đổi các giao thức truyền thông công nghiệp (Modbus TCP cho bộ chỉnh lưu, CANopen/Profibus cho máy nén, OPC UA/MQTT cho SCADA nhà máy và cloud).
3. Tính đồng nhất nền tảng: Các kỹ sư đã từng lập trình hệ thống giám sát năng lượng (EMS), SCADA solar hay trạm biến áp trên nền tảng Beckhoff hoàn toàn có thể tái sử dụng khối kiến thức lập trình, thư viện thuật toán và phần cứng tương tự cho nhà máy hydrogen mà không cần học lại từ đầu.
4. Mở rộng I/O trực tiếp trong môi trường chống nổ:Thay vì phải đi dây về các tủ cách ly trung gian cồng kềnh, hệ thống I/O chuyên dụng của Beckhoff hỗ trợ chuẩn chống cháy nổ có thể gắn trực tiếp gần khu vực máy nén khí và bồn chứa H₂.

Câu Hỏi Thường Gặp (FAQ)

1. Hydro xanh là gì?

Hydro xanh là hydro được sản xuất bằng phương pháp điện phân nước dùng điện từ năng lượng tái tạo, gần như không phát thải CO₂ trong quá trình sản xuất.

2. Tại sao không dùng hoàn toàn hydro để lưu trữ điện mà vẫn cần pin BESS?

Hiệu suất chuyển đổi chu trình (Power-to-Gas-to-Power) của chuỗi hydro hiện chỉ đạt khoảng 35% – 50%, thấp hơn so với mức trên 85% của pin BESS. Do đó, pin vẫn là lựa chọn kinh tế nhất cho nhu cầu lưu trữ ngắn hạn theo giờ trong ngày, còn hydro phát huy sức mạnh ở quy mô công suất siêu lớn và lưu trữ dài hạn theo tuần/mùa.

3. Khi nào thị trường hydro xanh thực sự khả thi tại Việt Nam?

Hydro xanh hiện đang ở giai đoạn đầu và chi phí còn cao hơn hydro xám. Lộ trình Quy hoạch điện 8 định hướng hydro xanh sẽ khả thi và phổ biến hơn khi công nghệ chín muồi và giá thành sản xuất cũng như hạ tầng vận chuyển/lưu trữ phù hợp, hướng tới Net Zero 2050. Hiện tại là giai đoạn để các doanh nghiệp nghiên cứu, triển khai các dự án thí điểm và xây dựng công nghệ chuẩn bị cho sau năm 2030.
