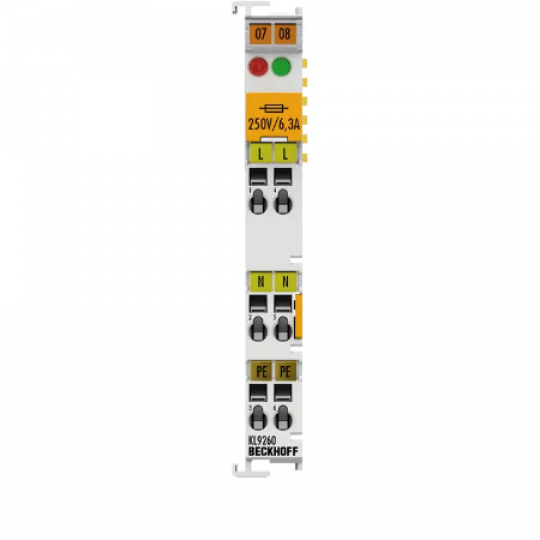

KL9260 | Potential supply terminal, 120…230 V AC, with diagnostics and fuse

Dòng sản phẩm: Bus Terminals
Chức năng: Nguồn cung tiềm năng

Giá:
Liên hệ
Lượt xem:
241

Sản phẩm liên quan

Thiết bị đầu cuối cấp nguồn KL9260 cho phép thiết lập các nhóm tiềm năng khác nhau với điện áp tiêu chuẩn là 230 V AC (120 V AC). Để theo dõi điện áp cung cấp, thiết bị đầu cuối có chẩn đoán báo cáo trạng thái của thiết bị đầu cuối cấp nguồn cho Bộ ghép nối bus thông qua hai bit đầu vào. Do đó, bộ điều khiển có thể kiểm tra điện áp ngoại vi phân tán trên fieldbus.

Thông số kỹ thuật	KL9260
Dòng điện tải	≤ 10 A
Tích hợp cầu chì dây mịn	... 6.3 Một
Đèn LED nguồn	xanh
Đèn LED khiếm khuyết	đỏ
Chẩn đoán	Có
Tiêu thụ hiện tại K-bus	kiểu. 10 mA
Điện áp danh định	120/230 V xoay chiều
Cách ly điện	Có
Báo cáo cho K-bus	Có
LIÊN HỆ	Có
Kết nối lá chắn	–
Nguồn cấp dữ liệu mới	–
Cơ sở kết nối để tiếp xúc nguồn bổ sung	1
K-bus, Dòng điện báo	Có
Chiều rộng bit trong hình ảnh quy trình	2
Kết nối điện với đường ray DIN	–
Chiều rộng nhà ở	12 mm
Tính năng đặc biệt	Cầu chì tích hợp
Trọng lượng	xấp xỉ 55 g
Gắn cạnh nhau trên các Bus Terminals với tiếp xúc điện	Có
Gắn cạnh nhau trên các Bus Terminals mà không cần tiếp xúc với nguồn điện	Có
Nhiệt độ hoạt động / bảo trì	0...+55 °C/-25...+85 °C
Phê duyệt / Nhãn	CE, UL, ATEX, IECEx, DNV GL
Nhãn cũ	ATEX: II 3 G Ví dụ nA IIC T4 Gc IECEx: Ví dụ ec IIC T4 Gc

Dữ liệu nhà ở	KL-12-6pin
Hình thức thiết kế	vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu
Vật liệu	Polycarbonate
Kích thước (W x H x D)	12 mm x 100 mm x 70 mm
Lắp đặt	trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa
Gắn cạnh nhau bằng	khe cắm đôi và kết nối phím
Vạch	ghi nhãn của dòng BZxxx
Dây	Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít
Mặt cắt kết nối	S: 0,08... 2,5 mm², st: 0,08 ... 2,5 mm², f*: 0,14 ... 1,5 mm²
Mặt cắt ngang kết nối AWG	s: AWG 28... 14, st: AWG 28... 14, f*: AWG 26... 16
Chiều dài dải	8... 9 mm
Tiếp điểm nguồn tải hiện tại	I_{tối đa}: 10 A
