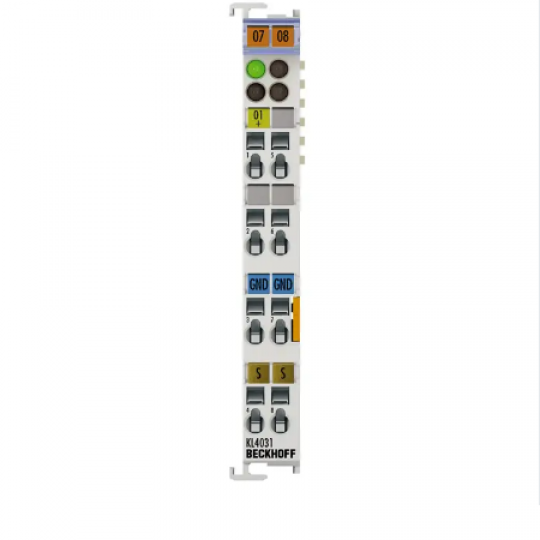

KL4031 | Bus Terminal, 1-channel analog output, voltage, ±10 V, 12 bit, differential

Kênh: 1
Phạm vi giá trị (analog): ±10 V (tín hiệu tiêu chuẩn)
Độ phân giải tín hiệu (analog): 12 bit

Giá:
Liên hệ
Lượt xem:
286

Sản phẩm liên quan

Thiết bị đầu cuối đầu ra tương tự KL4031 tạo ra tín hiệu trong phạm vi từ -10 đến 10 V. Điện áp được cung cấp đến mức xử lý với độ phân giải 12 bit và được cách ly điện. Các kênh đầu ra của Bus Terminals có tiềm năng mặt bằng chung. KL4031 đặc biệt thích hợp cho các tín hiệu có điện thế mặt đất cách ly điện. Các đèn LED chạy cung cấp một dấu hiệu trao đổi dữ liệu với Bus Coupler.

Thông số kỹ thuật	KL4031
Số lượng kết quả đầu ra	1
Cung cấp điện	thông qua K-bus
Điện áp tín hiệu	-10...+10 V
Tải	> 5 kΩ (chống ngắn mạch)
Lỗi đầu ra	< ±0,1% (so với giá trị cuối)
Nghị quyết	12 bit
Thời gian chuyển đổi	~ 1.5 mili giây
Cách ly điện	500 V (K-bus / điện áp tín hiệu)
Tiếp điểm công suất tiêu thụ hiện tại	- (không có tiếp điểm nguồn)
Tiêu thụ hiện tại K-bus	kiểu. 75 mA
Chiều rộng bit trong hình ảnh quy trình	Đầu ra: 1 x 16 bit dữ liệu (1 x 8 bit điều khiển / trạng thái tùy chọn)
Cấu hình	Không có cài đặt địa chỉ hoặc cấu hình
Tính năng đặc biệt	Đầu ra không có tiềm năng
Trọng lượng	xấp xỉ 85 g
Nhiệt độ hoạt động / bảo trì	0...+55 °C/-25...+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Chống rung / sốc	phù hợp với EN 60068-2-6 / EN 60068-2-27
Miễn nhiễm / phát xạ EMC	phù hợp với EN 61000-6-2 / EN 61000-6-4
Độ bảo vệ / cài đặt PoS.	IP20 / biến
Hệ thống dây điện có thể cắm được	cho tất cả các Bus Terminals KSxxxx
Phê duyệt / Nhãn	CE, UL, ATEX, IECEx, DNV GL
Nhãn cũ	ATEX: II 3 G Ví dụ nA IIC T4 Gc IECEx: Ví dụ ec IIC T4 Gc

Dữ liệu nhà ở	KL-12-8pin	KS-12-8pin
Hình thức thiết kế	vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu	Vỏ thiết bị đầu cuối với mức dây có thể cắm được
Vật liệu	Polycarbonate
Kích thước (W x H x D)	12 mm x 100 mm x 68 mm
Lắp đặt	trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa
Gắn cạnh nhau bằng	khe cắm đôi và kết nối phím
Vạch	ghi nhãn của dòng BZxxx
Dây	Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít
Mặt cắt kết nối	S: 0,08... 2,5 mm², st: 0,08 ... 2,5 mm², f*: 0,14 ... 1,5 mm²	S: 0,08... 1,5 mm², st: 0,08 ... 1,5 mm², f*: 0,14 ... 1,5 mm²
Mặt cắt ngang kết nối AWG	s: AWG 28... 14, st: AWG 28... 14, f*: AWG 26... 16	s: AWG 28... 16, st: AWG 28... 16, f*: AWG 26... 16
Chiều dài dải	8... 9 mm	9... 10 mm
Tiếp điểm nguồn tải hiện tại	I_{tối đa}: 10 A
