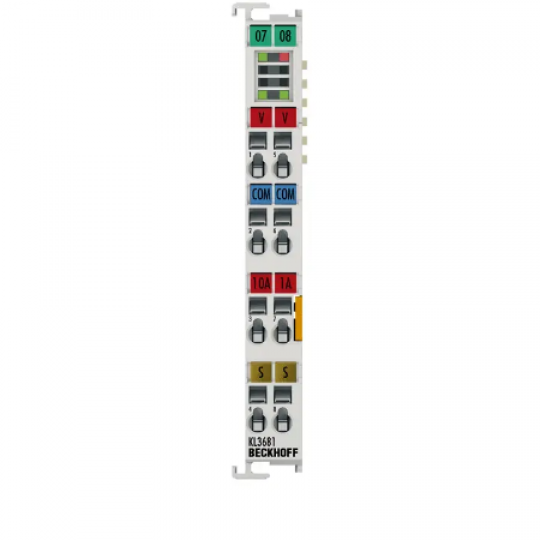

Thiết bị đầu cuối Bus KL3681 cho phép đo dòng điện và điện áp trong phạm vi đầu vào rộng. Các phạm vi đo được chuyển đổi tự động, như thường lệ trong đồng hồ vạn năng kỹ thuật số tiên tiến. Đối với các phép đo hiện tại, hai đường dẫn hiện tại có sẵn, một trong số đó là đường dẫn dòng điện cao lên đến 10 A. Cơ sở đo dòng điện và điện áp có thể được sử dụng cho DC và AC. Các tham số xen kẽ được xuất ra dưới dạng giá trị RMS thực. Các bài đọc đo lường có thể được đọc và xử lý bằng các fieldbus có sẵn trên thị trường. Đồng thời, KL3681 cho phép loại và phạm vi đo được đặt thông qua bus.
Khả năng chống nhiễu tuyệt vời đạt được thông qua thiết kế cách ly hoàn toàn bằng điện của hệ thống đo điện tử và hệ thống chuyển đổi độ dốc kép. Độ chính xác cao và đơn giản, phép đo trở kháng cao từ 300 mV đến 300 V cho phép Bus Terminals được sử dụng như một vạn năng kỹ thuật số hiện đại.
Trong các ứng dụng đo lường nói riêng, điện áp được mong đợi thường chưa được biết đến trong giai đoạn lập kế hoạch. Tự động điều chỉnh phạm vi đo giúp đơn giản hóa việc sử dụng và giảm mức tồn kho. Loại đo đã chọn và quá tải được biểu thị bằng đèn LED.
| Thông số kỹ thuật |
KL3681 |
| Số lượng đầu vào |
1 điện áp hoặc 1 dòng điện (10 A / 1 A) |
| Công nghệ |
Đồng hồ vạn năng kỹ thuật số với lựa chọn phạm vi tự động |
| Nội kháng |
3 mΩ/0,2 Ω/12,5 MΩ |
| Giá trị đo được |
dòng điện, điện áp |
| Đo điện áp |
300 mV, 3 V, 30 V, 300 V |
| Đo dòng điện |
100 mA, 1 A và 10 A qua đường dẫn dòng điện cao |
| Độ phân giải |
18 bit + dấu trong mỗi phạm vi đo |
| Sai số đo lường / độ không chắc chắn |
Đo điện áp DC 0,01% ở 25 °C |
| Quy trình đo |
DC với tính trung bình số học, AC với tính toán giá trị RMS thực |
| Thời gian cập nhật |
0,5 giây, 1 giây để lựa chọn phạm vi đo |
| Cách ly điện |
1500 V (tiềm năng K-bus / trường) |
| Tiếp điểm công suất tiêu thụ hiện tại |
- (không có tiếp điểm nguồn) |
| Tiêu thụ hiện tại K-bus |
kiểu. 100 mA |
| Chiều rộng bit trong hình ảnh quy trình |
Dữ liệu 32 bit, trạng thái/điều khiển 8 bit |
| Tính năng đặc biệt |
lựa chọn phạm vi tự động hoặc thủ công, 1.25 Lắp cầu chì + cầu chì dự phòng, bộ lọc có thể hủy kích hoạt |
| Trọng lượng |
xấp xỉ 70 g |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Hệ thống dây điện có thể cắm được |
cho tất cả các Bus Terminals KSxxxx |
| Dữ liệu nhà ở |
KL-12-8pin |
KS-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
Vỏ thiết bị đầu cuối với mức dây có thể cắm được |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
S*: 0,08... 1,5 mm², st*: 0,08
... 1,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
s*: AWG 28... 16,
st*: AWG 28... 16,
f*: AWG 26... 16 |
| Chiều dài dải |
8... 9 mm |
9... 10 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
