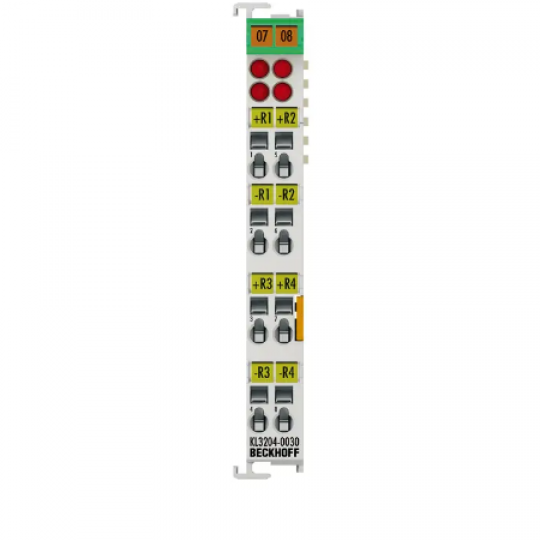

Thiết bị đầu cuối đầu vào tương tự KL3204-0030 cho phép bốn cảm biến điện trở NTC được kết nối trực tiếp. Mạch điện của Bus Terminal có thể xử lý các cảm biến bằng kỹ thuật 2 dây. Tuyến tính hóa trên phạm vi nhiệt độ đầy đủ được thực hiện với sự trợ giúp của bộ vi xử lý. Cài đặt tiêu chuẩn của Bus Terminals là độ phân giải 0,1 ° C trong phạm vi nhiệt độ của cảm biến NTC 10 kΩ. Đèn LED lỗi cho biết lỗi cảm biến (ví dụ: dây bị đứt). KL3204-0030 kết hợp bốn kênh trong một vỏ duy nhất.
| Thông số kỹ thuật |
KL3204-0030 |
| Số lượng đầu vào |
4 |
| Cung cấp điện |
thông qua K-bus |
| Công nghệ |
2 dây |
| Các loại cảm biến |
NTC10k (đường cong đặc trưng carel, 0 °C: 27280 Ω) |
| Phương thức kết nối |
2 dây |
| Thời gian chuyển đổi |
~ 250 mili giây |
| Đo dòng điện |
kiểu. < 0,5 mA |
| Nghị quyết |
0,1 °C mỗi chữ số |
| Sai số đo lường / độ không chắc chắn |
< ±1 °C |
| Cách ly điện |
500 V (K-bus / điện áp tín hiệu) |
| Tiếp điểm công suất tiêu thụ hiện tại |
- (không có tiếp điểm nguồn) |
| Tiêu thụ hiện tại K-bus |
kiểu. 60 mA |
| Chiều rộng bit trong hình ảnh quy trình |
Đầu vào: Dữ liệu 4 x 16 bit (tùy chọn điều khiển / trạng thái 4 x 8 bit) |
| Cấu hình |
không có cài đặt địa chỉ, cấu hình thông qua Bus Coupler hoặc bộ điều khiển |
| Tính năng đặc biệt |
Nhận dạng mạch hở |
| Trọng lượng |
xấp xỉ 70 g |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Phê duyệt / Nhãn |
CE, UL |
| Dữ liệu nhà ở |
KL-12-8pin |
KS-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
Vỏ thiết bị đầu cuối với mức dây có thể cắm được |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
S*: 0,08... 1,5 mm², st*: 0,08
... 1,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
s*: AWG 28... 16,
st*: AWG 28... 16,
f*: AWG 26... 16 |
| Chiều dài dải |
8... 9 mm |
9... 10 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
