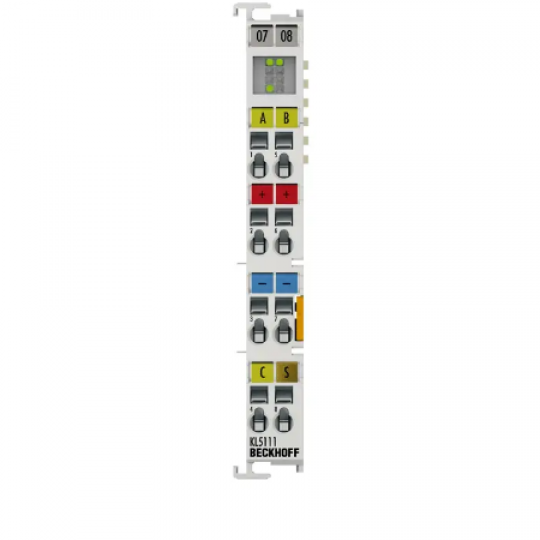

KL5111 Bus Terminal là một giao diện để kết nối trực tiếp các bộ mã hóa gia tăng 24 V. Bộ đếm 16 bit với bộ giải mã cầu phương và chốt 16 bit cho xung không có thể được đọc, đặt hoặc bật. Trạng thái của bộ đếm được truyền nhanh chóng và an toàn đến PC, PLC hoặc CNC qua fieldbus. Có thể đo khoảng thời gian với độ phân giải 200 ns. Có thể kết nối tối đa 64 bộ mã hóa gia tăng với Bộ ghép nối Bus
| Thông số kỹ thuật |
KL5111 |
| Công nghệ |
giao diện bộ mã hóa gia tăng 24 V DC, EN 61131-2, loại 1, "0": < 5 V DC, "1": > 15 V DC, typ. 5 mA |
| Số lượng kênh |
1 bộ mã hóa gia tăng |
| Kết nối bộ mã hóa |
A, B, C, 24 V |
| Bộ mã hóa điện áp hoạt động |
24 V DC |
| Bộ mã hóa đầu ra hiện tại |
– |
| Truy cập |
16 bit, nhị phân |
| Giới hạn tần suất |
1 triệu gia số / s (với đánh giá gấp 4 lần) |
| Bộ giải mã cầu phương |
Đánh giá 4 lần |
| Chốt không xung |
16 bit |
| Lệnh |
Đọc, đặt, bật |
| Cung cấp điện |
24 V DC (-15 %/+20%) |
| Tiếp điểm công suất tiêu thụ hiện tại |
– |
| Tiêu thụ hiện tại K-bus |
kiểu. 40 mA |
| Chiều rộng bit trong hình ảnh quy trình |
Đầu vào / Đầu ra: Dữ liệu 2 x 16 bit, điều khiển / trạng thái 2 x 8 bit |
| Trọng lượng |
xấp xỉ 60 g |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Hệ thống dây điện có thể cắm được |
cho tất cả các Bus Terminals KSxxxx |
| Phê duyệt / Nhãn |
CE, UL, ATEX, IECEx |
| Nhãn cũ |
ATEX: II 3 G Ví dụ nA IIC T4 Gc IECEx:
Ví dụ ec IIC T4 Gc |
| Dữ liệu nhà ở |
KL-12-8pin |
KS-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
Vỏ thiết bị đầu cuối với mức dây có thể cắm được |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
S*: 0,08... 1,5 mm², st*: 0,08
... 1,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
s*: AWG 28... 16,
st*: AWG 28... 16,
f*: AWG 26... 16 |
| Chiều dài dải |
8... 9 mm |
9... 10 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
