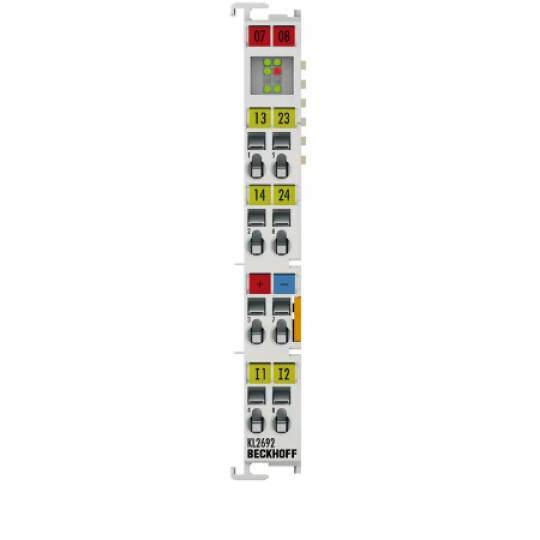

KL2692 Bus Terminal giám sát một chút được chuyển đổi bởi bộ điều khiển trong mỗi chu kỳ. Nếu tín hiệu bật tắt không thành công, bộ điều khiển sẽ tắt hai mạch rơle không có tiềm năng để tránh làm hỏng máy. Lỗi tín hiệu bật tắt có thể do dừng chu kỳ PLC, do lỗi trong cáp bus hoặc đầu nối hoặc do lỗi trong thiết bị bus. Thời gian giám sát chu kỳ có thể được tham số hóa. Bus Terminals có đầu vào bật cho phép bật rơle nếu phát hiện tín hiệu chuyển đổi chính xác.
| Thông số kỹ thuật |
KL2692 |
| Công nghệ kết nối |
2 dây |
| Số lượng kết quả đầu ra |
2 đầu ra rơle không có tiềm năng (tiếp điểm thường mở) |
| Số lượng đầu vào |
2 đầu vào 24 V kỹ thuật số |
| Điện áp danh định |
30 V DC |
| Tối đa dòng điện đầu ra |
3 A mỗi kênh |
| Dòng điện chuyển mạch Ohmic |
5 A AC / DC trên mỗi kênh |
| Dòng điện chuyển mạch cảm ứng |
2 A AC / DC trên mỗi kênh |
| Tải tối thiểu cho phép |
10 mA ở 5 V DC |
| Cách ly điện |
500 V (tiềm năng K-bus / trường) |
| Tiếp điểm công suất tiêu thụ hiện tại |
– |
| Tiêu thụ hiện tại K-bus |
kiểu. 165 mA |
| Chiều rộng bit trong hình ảnh quy trình |
Dữ liệu 2 x 8 bit, điều khiển / dữ liệu 1 x 8 bit |
| Chu kỳ hoạt động mech. (phút) |
2 x 107 |
| Chu kỳ hoạt động điện. (phút) |
1 x 10 5 (5 A/30 V DC) |
| Cấu hình |
thông qua Bộ ghép bus hoặc bộ điều khiển |
| Trọng lượng |
xấp xỉ 60 g |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Hệ thống dây điện có thể cắm được |
cho tất cả các Bus Terminals KSxxxx |
| Phê duyệt / nhãn |
CE, UL |
| Dữ liệu nhà ở |
KL-12-8pin |
KS-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
Vỏ thiết bị đầu cuối với mức dây có thể cắm được |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
S*: 0,08... 1,5 mm², st*: 0,08
... 1,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
s*: AWG 28... 16,
st*: AWG 28... 16,
f*: AWG 26... 16 |
| Chiều dài |
8... 9 mm |
9... 10 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
