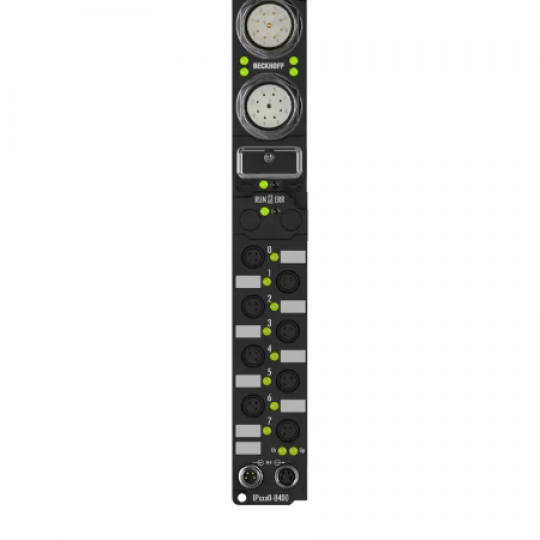

IP2040-B400 | Fieldbus Box, 8-channel digital output, Interbus, 24 V DC, 2 A (∑ 12 A), Ø8

Loại hộp Fieldbus: Hộp nhỏ gọn
Loại I/O: Đầu ra kỹ thuật số
Cắm: 8 mm
Kênh: 8
Tín hiệu (kỹ thuật số): 24 V DC

Giá:
Liên hệ
Lượt xem:
227

Sản phẩm liên quan

Đầu ra kỹ thuật số IP2040-Bxxx kết nối các tín hiệu điều khiển nhị phân từ bộ tự động hóa đến các bộ truyền động ở cấp độ quy trình. Tám đầu ra xử lý dòng tải lên đến 2 A mỗi đầu, mặc dù tổng dòng điện được giới hạn ở 12 A. Các đầu ra được cung cấp bởi ba mạch tải; Vì lý do này, các mô-đun này không chuyển tiếp điện áp cung cấp. Các tín hiệu được kết nối thông qua các đầu nối loại snap 8 mm.

Các đầu ra là bằng chứng ngắn mạch và được bảo vệ chống lại kết nối nghịch đảo.

Dữ liệu hệ thống	Interbus \| IPxxxx-B400, IL230x-B400
Số lượng trạm I/O	tùy thuộc vào chủ, tối đa 256
Số điểm I/O	tùy thuộc vào chủ
Phương tiện truyền dữ liệu	LiYCY 3 x 2 x 0,22 mm²
Chiều dài cáp	Tối đa 400 m giữa các mô-đun
Tốc độ truyền dữ liệu	500 kBaud
Thời gian truyền dữ liệu	xấp xỉ 1 ms trong trường hợp 10 mô-đun cho đầu vào và đầu ra 32 bit mỗi mô-đun

Dữ liệu kỹ thuật đầu ra kỹ thuật số	IP2040-Bxxx
Số lượng kết quả đầu ra	8
Kết nối đầu ra	8 mm, loại snap
Loại tải	ohmic, quy nạp, tải đèn
Điện áp đầu ra danh định	24 V DC (-15 %/+20%)
Tối đa dòng điện đầu ra	2 A trên mỗi kênh, bằng chứng ngắn mạch riêng lẻ, tổng dòng điện tối đa 12 A (kênh 0 ... 3: ∑ 4 A, 4+5: ∑ 4 A, 6+7: ∑ 4 A)
Dòng ngắn mạch	kiểu. 4 Một
Dòng điện phụ trợ	kiểu. 50 mA mỗi kênh
Tiêu thụ hiện tại từ US (không có dòng cảm biến)	Xem tài liệu
Kết nối nguồn điện	Cung cấp: 2 x ổ cắm nam M8, 4 chân; Không có kết nối xuôi dòng
Chiều rộng bit trong hình ảnh quy trình	8 kết quả đầu ra
Cách ly điện	Kênh / Điện áp điều khiển: Không, giữa các kênh: Không, điện áp điều khiển / fieldbus: phụ thuộc vào hệ thống bus

Thông số kỹ thuật	IP2040-B400
Mô-đun mở rộng	–
Tín hiệu ngoại vi kỹ thuật số	theo loại I/O
Tín hiệu ngoại vi tương tự	theo loại I/O
Khả năng cấu hình	thông qua KS2000
Giao diện Bus	1 x ổ cắm cái M23 9 chân, 1 x ổ cắm đực M23 9 chân
Cung cấp điện	điện áp điều khiển: 24 V DC (20... 29 V DC); tải điện áp: theo loại I / O
Kết nối nguồn điện	Cung cấp: 2 x ổ cắm nam M8, 4 chân; Không có kết nối xuôi dòng
Hộp cung cấp hiện tại	85 mA + mức tiêu thụ hiện tại của cảm biến, tối đa 0,5 A
Dòng điện phụ trợ	theo loại I/O
Cách ly điện	điện áp điều khiển / fieldbus: không, điện áp điều khiển / đầu vào hoặc đầu ra: theo loại I / O
Trọng lượng	xấp xỉ 350 g
Nhiệt độ hoạt động / bảo trì	0...+55 °C/-25...+85 °C
Chống rung / sốc	phù hợp với EN 60068-2-6 / EN 60068-2-27
Miễn nhiễm / phát xạ EMC	phù hợp với EN 61000-6-2 / EN 61000-6-4
Độ bảo vệ / cài đặt PoS.	IP65/66/67 (phù hợp với EN 60529) / biến

Dữ liệu nhà ở	Nhà ở XXL
Kích thước (W x H x D)	30 mm x 210 mm x 26,5 mm
Vật liệu	PA6 (polyamide)
Lắp đặt	2 lỗ cố định đường kính 3,5 mm cho M3
