GIẢI PHÁP MULTI-IP GATEWAY CHO TRẠM BIẾN ÁP: HÓA GIẢI MA TRẬN IEC 61850 VÀ IEC 60870-5-104 VỚI BECKHOFF CX8190

Trong quá trình thiết kế, thi công và vận hành trạm biến áp cũng như nhà máy điện, việc tích hợp mạng truyền thông luôn là bài toán hóc búa đối với các kỹ sư hệ thống SCADA/DCS. Sự giao thoa giữa các phân lớp công nghệ tạo nên một ma trận giao thức phức tạp: rơ-le bảo vệ và thiết bị IED sử dụng chuẩn IEC 61850; hệ thống điều độ lưới điện quốc gia (A0, A1, A2, A3) bắt buộc chuẩn IEC 60870-5-104; dàn đồng hồ đo đếm đa năng hay biến tần dùng Modbus RTU/TCP; trong khi các hệ thống quản trị năng lượng cấp doanh nghiệp (EMS/Cloud) lại yêu cầu OPC UA hoặc MQTT.

Bài toán tích hợp này thường biến tủ điều khiển thành một mớ hỗn độn với hàng loạt bộ chuyển đổi phần cứng đơn chức năng riêng lẻ. Để giải quyết triệt để vấn đề này, kiến trúc Multi-IP Gateway toàn diện trên nền tảng IPC/Embedded PC Beckhoff CX8190 kết hợp phần mềm TwinCAT nổi lên như một giải pháp tối ưu.

1. Ma trận giao thức trong trạm biến áp và nhà máy điện

Hạ tầng tự động hóa trạm điện và nhà máy năng lượng được cấu thành từ nhiều lớp chức năng riêng biệt. Mỗi lớp phục vụ một mục đích chuyên môn và sử dụng những chuẩn đặc thù riêng:

• Tầng thiết bị trường: Các thiết bị đo lường cấp trường như đồng hồ điện tử đa năng, bộ phân tích chất lượng điện năng, biến tần năng lượng mặt trời, BESS thường giao tiếp qua chuẩn Modbus RTU (RS485) hoặc Modbus TCP
• Tầng bảo vệ và điều khiển trong trạm: Hệ thống rơ-le bảo vệ kỹ thuật số, thiết bị điện tử thông minh (IED) của các hãng lớn giao tiếp tốc độ cao qua tiêu chuẩn IEC 61850.
• Tầng điều độ hệ thống điện (Telecontrol / SCADA Quốc gia): Để truyền dữ liệu giám sát và nhận lệnh điều độ từ Trung tâm Điều độ Hệ thống điện (A0/Ax), hệ thống SCADA trạm bắt buộc phải đóng gói dữ liệu theo chuẩn IEC 60870-5-104 qua mạng IP chuyên dụng.
• Tầng quản trị IT/Cloud: Các trung tâm điều hành tập trung (OCC),phần mềm quản trị bảo trì doanh nghiệp (EAM) hay điện toán đám mây đòi hỏi dữ liệu mở theo chuẩn OPC UA hoặc MQTT.

Hệ lụy của mô hình "Mỗi giao thức một bộ converter"

Trước đây, giải pháp phổ biến là "thiếu đâu bù đó": cần lấy Modbus sang 104 thì gắn một converter A; cần lấy 61850 sang 104 thì dùng converter B; cần đưa dữ liệu lên SCADA thì lắp thêm converter C. Mô hình này gây ra các điểm nghẽn nghiêm trọng:

• Gia tăng điểm lỗi phần cứng: Mỗi converter trung gian là một rủi ro hỏng hóc nguồn, kẹt gói tin hoặc đứt kết nối. Khi hệ thống mất tín hiệu lên Điều độ, việc tìm kiếm thiết bị lỗi giữa ma trận dây nối tốn rất nhiều thời gian.
• Chi phí đội trần: Chi phí không chỉ nằm ở giá mua thiết bị mà còn ở công lắp đặt tủ điện, nguồn nuôi DC/DC, phụ kiện mạng và thời gian lập trình cấu hình từng loại thiết bị với phần mềm độc quyền khác nhau.
• Độ trễ truyền dữ liệu lớn: Dữ liệu phải qua 2–3 lần chuyển đổi định dạng, làm méo dấu thời gian và gây trễ tín hiệu điều khiển.
• Khó khăn bảo trì và nâng cấp: Khi xảy ra sự cố mất tín hiệu về điều độ, việc rà soát xem lỗi nằm ở rơ-le, ở converter số 1, converter số 2 hay ở mạng nội bộ biến thành một cơn ác mộng hiện trường.

2. IEC 61850: Chuẩn hóa truyền thông bên trong trạm biến áp

Chuẩn quốc tế IEC 61850 không đơn thuần là một giao thức truyền thông, mà là một kiến trúc chuẩn hóa toàn diện cho hệ thống tự động hóa trạm biến áp. Khác biệt của IEC 61850 nằm ở việc định nghĩa cấu trúc dữ liệu hướng đối tượng và ngôn ngữ cấu hình hệ thống trạm ( với các file .ICD, .CID, .SCD), giúp mô hình hóa thiết bị đồng nhất bất kể nhà sản xuất.

Trong phạm vi vận hành trạm, IEC 61850 chia thành hai cơ chế truyền tin chính:

• MMS:  Dùng để trao đổi dữ liệu không đòi hỏi thời gian thực khắt khe giữa IED và máy tính SCADA trạm/HMI theo mô hình Client/Server (giám sát thông số điện áp, dòng điện, công suất, cảnh báo sự cố).
• GOOSE : Giao thức truyền tin siêu tốc dạng Broadcast/Multicast trực tiếp ở tầng liên kết dữ liệu, bỏ qua tầng TCP/IP để đạt thời gian truyền dưới 4 ms. GOOSE được dùng để gửi tín hiệu liên động bảo vệ, sa thải phụ tải khẩn cấp hoặc gửi lệnh cắt máy cắt giữa các rơ-le trong trạm.

Một bộ gateway tiêu chuẩn cho ngành điện phải có khả năng đóng cả hai vai trò: IEC 61850 Server (cung cấp dữ liệu trạm) và IEC 61850 Client (thu thập trạng thái từ các rơ-le bảo vệ và truyền lệnh điều khiển).

3. IEC 60870-5-104: Cầu nối bắt buộc lên Trung tâm Điều độ

Nếu IEC 61850 là ngôn ngữ nội bộ trong hàng rào trạm biến áp, thì IEC 60870-5-104 (IEC 104) lại là "chiếc cầu nối" kết nối trạm ra thế giới bên ngoài.

Được phát triển từ chuẩn IEC 60870-5-101, chuẩn IEC 104 kết hợp lớp ứng dụng chuyên dụng cho điều khiển từ xa với ngăn xếp mạng TCP/IP tiêu chuẩn. Tại Việt Nam, theo quy định kỹ thuật của Tập đoàn Điện lực Việt Nam (EVN) và Cục Điều tiết Điện lực, toàn bộ nhà máy điện đấu nối vào lưới truyền tải và phân phối đều phải truyền tín hiệu giám sát, đo lường và nhận lệnh điều độ (P, Q, AGC) từ các Trung tâm Điều độ (A0, A1, A2, A3) qua chuẩn IEC 104.

Đặc thù kỹ thuật của kết nối IEC 104 lên Điều độ:

• Phân loại dữ liệu chuẩn hóa: Dữ liệu được đóng gói theo các kiểu Type ID cụ thể như Single-point Information (Tín hiệu số 1 bit - Type 1), Double-point Information (Trạng thái dao cách ly/máy cắt 2 bit - Type 3), Measured Value Normalized/Short Floating Point (Giá trị đo lường P, Q, U, I, Cosφ - Type 9/13).
• Đồng bộ thời gian chính xác: Hỗ trợ gắn thẻ thời gian độ phân giải mili-giây cho các bản tin sự cố, giúp Điều độ viên phân tích chính xác trình tự sự kiện.
• Cơ chế truyền tin tin cậy: Sử dụng cơ chế truyền theo chu kỳ, truyền khi có thay đổi kết hợp lệnh quét tổng thể từ điều độ A0/Ax để giảm tải băng thông đường truyền viễn thông.

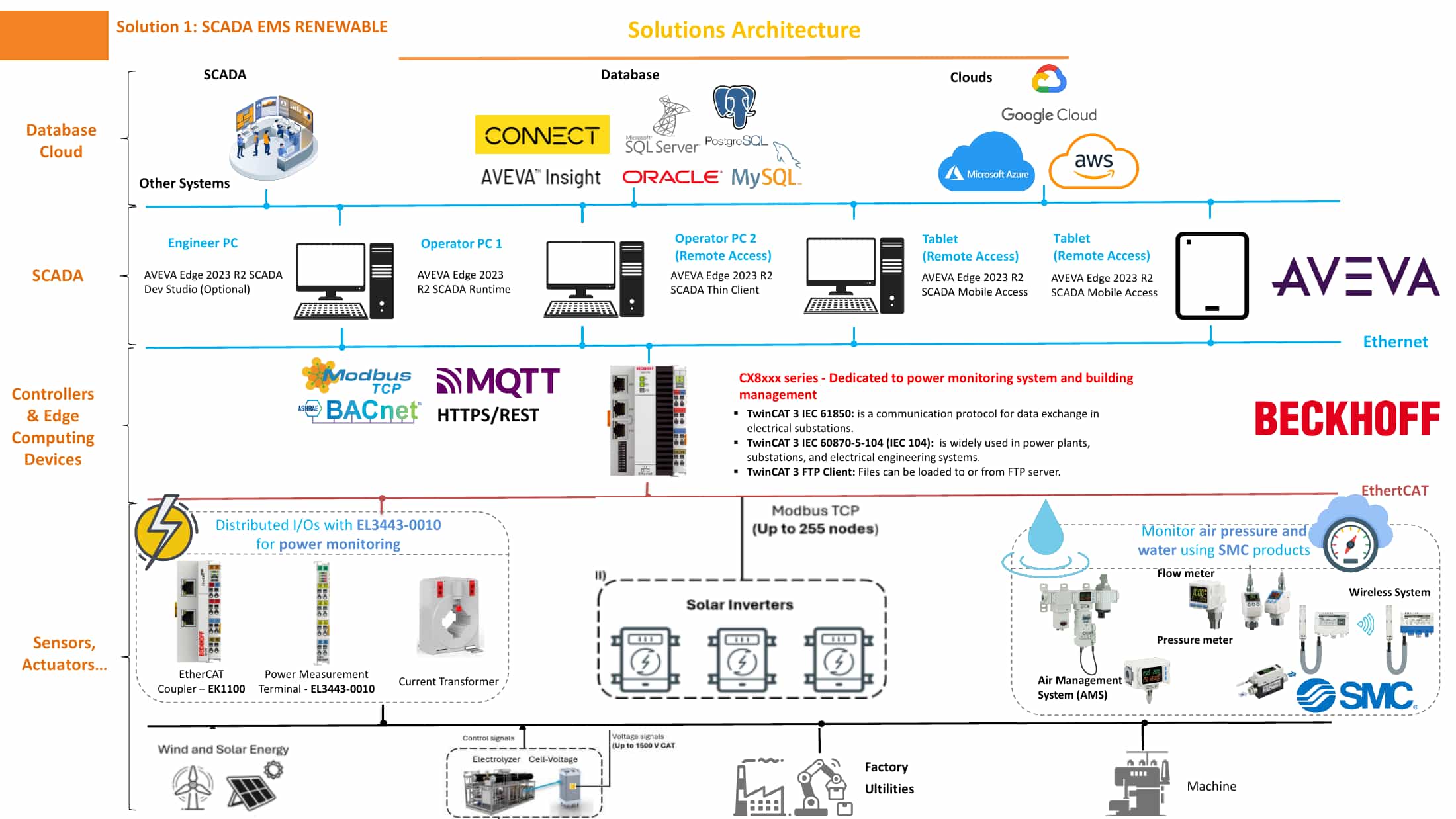

4. Kiến trúc Multi-IP Gateway: Phân tách an toàn, xử lý dữ liệu tập trung

Thách thức lớn nhất khi tích hợp mạng điện lực chính là An toàn thông tin và cách ly phân vùng mạng. Hệ thống mạng SCADA Điều độ A0/Ax tuyệt đối không được nối trực tiếp (về mặt vật lý hoặc broadcast domain) vào mạng nội bộ của rơ-le IED trong trạm vì nguy cơ rò rỉ an ninh và xung đột dải địa chỉ IP.

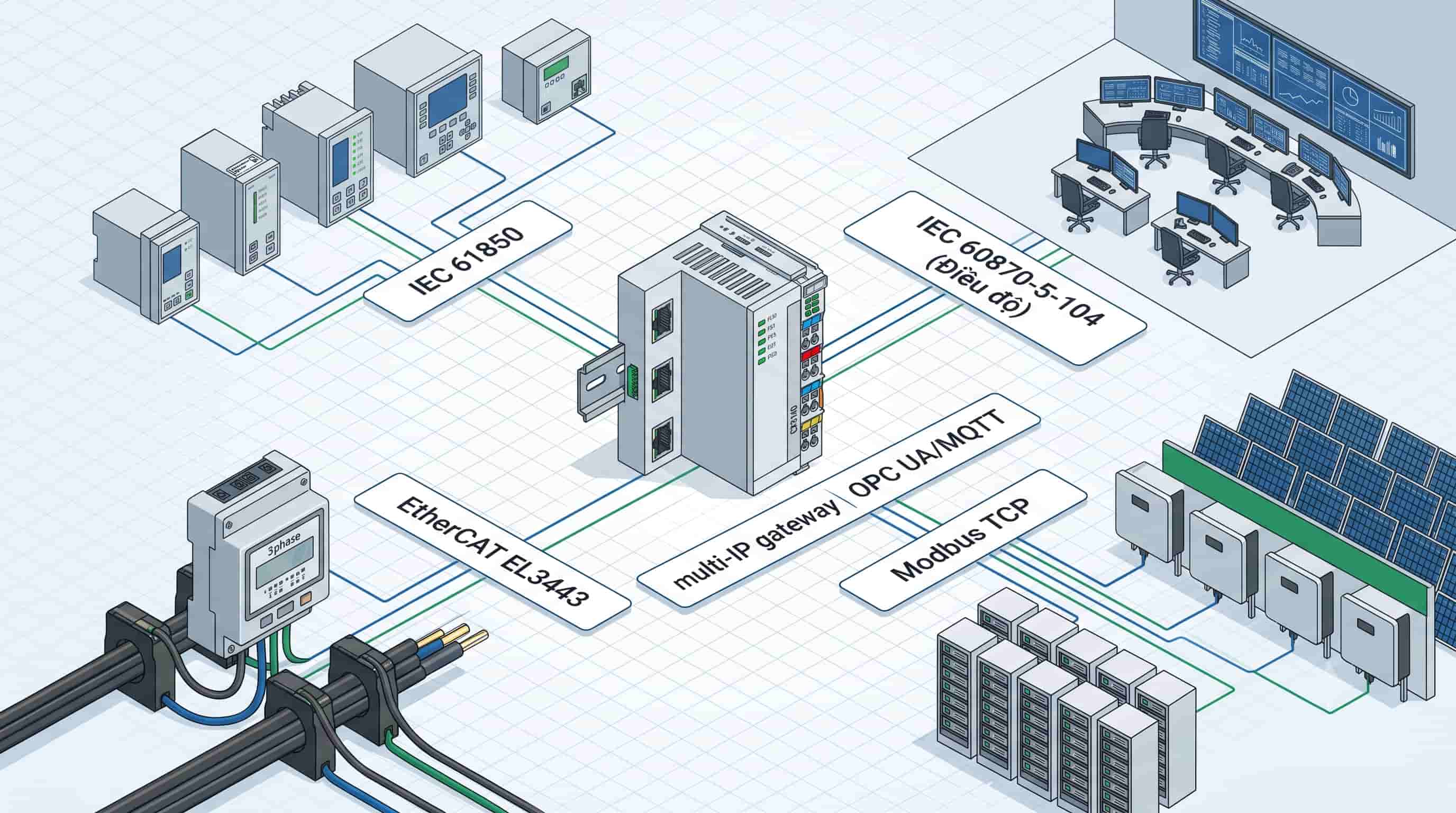

Giải pháp tối ưu là triển khai Multi-IP Gateway, một thiết bị điều khiển công nghiệp sở hữu nhiều cổng mạng Ethernet, tương ứng với các địa chỉ IP thuộc các lớp mạng khác nhau:

• Cổng LAN 1 (Vùng Điều độ): Nhận dải IP tĩnh do EVN/A0 cấp, chỉ mở cổng dịch vụ IEC 104 Server để trao đổi dữ liệu với Điều độ.
• Cổng LAN 2 (Vùng Tự động hóa trạm): Kết nối vào Switch mạng trạm, giao tiếp với các IED qua giao thức IEC 61850 MMS/GOOSE.
• Cổng LAN 3 / Serial (Vùng Thiết bị trường): Đọc dữ liệu từ hệ thống đồng hồ đo đếm, RTU hoặc biến tần qua Modbus TCP / Modbus RTU.

Thiết bị này hoạt động như một bức tường ngăn cách an toàn giữa các mạng, đồng thời đóng vai trò "thông dịch viên" thông minh: nhận dữ liệu trạng thái từ rơ-le IEC 61850 và biến tần Modbus, xử lý logic chuẩn hóa, sau đó ánh xạ (mapping) trực tiếp sang địa chỉ điểm (Point Index/IOA) của chuẩn IEC 104 để gửi lên Điều độ.

5. Hiện thực hóa bằng Beckhoff CX8190 và nền tảng TwinCAT

Thay vì sử dụng các bộ chuyển đổi giao thức dạng đóng khó nâng cấp, giải pháp sử dụng Bộ điều khiển nhúng PC-based Beckhoff CX8190 kết hợp phần mềm TwinCAT mang lại sự linh hoạt và độ ổn định cao.

5.1 Phần cứng Beckhoff CX8190 chuyên dụng

Beckhoff CX8190 là dòng Embedded PC nhỏ gọn gắn thanh DIN-rail, tích hợp chip xử lý ARM Cortex™-A9 (800 MHz), hoàn toàn không sử dụng quạt tản nhiệt, đáp ứng hoàn hảo tiêu chuẩn vận hành 24/7 trong tủ điện trạm biến áp:

• Giao tiếp linh hoạt: Thiết bị tích hợp sẵn 2 cổng mạng Ethernet riêng biệt với tính năng chuyển mạch switched Ethernet, cùng khe cắm mở rộng cho phép gắn thêm các card giao tiếp bus trường hoặc cổng Ethernet độc lập thứ hai, đáp ứng trọn vẹn yêu cầu Multi-IP Gateway.
• Khả năng mở rộng I/O trực tiếp: Khả năng cắm trực tiếp các module I/O của Beckhoff (như đọc DI/DO giám sát trạng thái rơ-le nhiệt, cảnh báo ngập nước tủ trạm, đo lường nhiệt độ PT100) mà không cần thêm bất kỳ module phụ trợ nào.

• Hiệu năng xử lý: Trang bị vi xử lý ARM Cortex™-A9 (800 MHz), hệ điều hành thời gian thực Windows Embedded Compact 7, đủ năng lực chạy đồng thời hàng chục nghìn điểm dữ liệu.
• Độ bền công nghiệp: Thiết kế không quạt, tản nhiệt thụ động, chịu được dải nhiệt độ làm việc từ -25°C đến +60°C, chống sốc và kháng nhiễu điện từ vượt trội, phù hợp lắp đặt trong tủ điều khiển trạm biến áp 110kV/220kV.

5.2 Phần mềm TwinCAT: Biến phần cứng thành Multi-Protocol Gateway

Điểm vượt trội của Beckhoff so với các bộ chuyển đổi thông thường nằm ở hệ sinh thái phần mềm TwinCAT 3, nơi toàn bộ các giao thức điện được đóng gói thành các thư viện chức năng đạt chuẩn kiểm định quốc tế:

1. TwinCAT Telecontrol Configurator & TF6500 (IEC 60870-5-10x):
   • Cung cấp khối hàm triển khai IEC 104 Server/Client, IEC 101, IEC 103.
   • Hỗ trợ cấu hình bảng dữ liệu IOA trực quan, tự động xử lý truyền Spontaneous, Cyclic và quét General Interrogation.
2. TwinCAT TF6510 (IEC 61850 / IEC 61400-25):
   • Cho phép CX8190 hoạt động như IEC 61850 Client kết nối trực tiếp đến hàng loạt IED trong trạm biến áp qua MMS, trích xuất dữ liệu mà không cần can thiệp cài đặt phức tạp.
   • Nhập trực tiếp file cấu hình trạm SCL (.scd, .cid) của rơ-le để tự động ánh xạ biến vào chương trình điều khiển PLC.
3. Tích hợp mở rộng đa giao thức trên cùng một CPU:
   • Modbus RTU / Modbus TCP: Thu thập đồng hồ đa năng và biến tần qua thư viện TF6250.
   • OPC UA (TF6100): Cung cấp dữ liệu chuẩn hóa lên tầng Scada/MES nội bộ nhà máy hoặc hệ thống quản trị AVEVA System Platform.
   • MQTT / IoT (TF6701): Bắn dữ liệu về Cloud/Server giám sát năng lượng từ xa.

Nền tảng này đã được kiểm chứng thực tế tại hàng nghìn dự án điện gió, điện mặt trời và trạm biến áp truyền tải tại Đức và toàn châu Âu. Tại thị trường Việt Nam, thiết bị được kiểm định và cấp chứng chỉ hợp quy, đảm bảo tương thích hoàn toàn với hệ thống SCADA của các Trung tâm Điều độ thuộc EVN.

6. Bảng so sánh: Multi-IP Gateway Beckhoff CX8190 với Các Converter truyền thống

Sun Automation đồng hành cùng doanh nghiệp trong các dự án tự động hóa

Việc cấu hình hệ thống Gateway IEC 61850 và IEC 60870-5-104 đòi hỏi kiến thức chuyên sâu về cả tự động hóa lẫn quy chuẩn ngành điện để đảm bảo nghiệm thu thành công với các cấp điều độ.

Là đối tác đại lý phân phối chính thức của Beckhoff tại Việt Nam, Sun Automation không chỉ cung cấp dải phần cứng Embedded PC CX8190 chính hãng cùng License TwinCAT bản quyền, mà còn đồng hành hỗ trợ kỹ thuật thực chiến.

👉Liên hệ với Sun Automation để nhận tư vấn giải pháp ngay!

Câu hỏi thường gặp (FAQ)

1. Chuẩn IEC 61850 và IEC 60870-5-104 khác nhau ở điểm nào?

EC 61850 tập trung vào mô hình hóa dữ liệu nội bộ trạm biến áp, tối ưu hóa tốc độ trao đổi thông tin cục bộ giữa các thiết bị IED và rơ-le (thông qua MMS và GOOSE). Ngược lại, IEC 60870-5-104 được thiết kế chuyên biệt cho việc truyền tin từ xa qua mạng diện rộng (WAN/IP) giữa trạm/nhà máy và trung tâm điều độ với cơ chế nén gói tin, quản lý kết nối và gán nhãn thời gian Hai chuẩn này mang tính chất bổ trợ lẫn nhau.

2. Khái niệm Multi-IP Gateway trong hạ tầng năng lượng có ý nghĩa gì?

Multi-IP Gateway là thiết bị điều khiển sở hữu từ 2 cổng mạng trở lên, cho phép thiết lập các địa chỉ IP thuộc các lớp mạng khác nhau. Thiết bị này đóng vai trò cầu nối dữ liệu: gom tín hiệu từ mạng thiết bị trường và mạng trạm, chuẩn hóa dữ liệu, sau đó đóng gói gửi sang mạng Điều độ mà không cho phép luồng dữ liệu thô giữa các mạng can thiệp lẫn nhau.

3. Triển khai giải pháp IEC 61850 và IEC 104 trên Beckhoff TwinCAT có cần license không?.

Có. Nền tảng lập trình TwinCAT 3 là hoàn toàn miễn phí cho việc kỹ thuật và chạy thử nghiệm. Tuy nhiên, khi vận hành thương mại trên phần cứng, hệ thống yêu cầu kích hoạt các gói license phần mềm tương ứng. Giấy phép này được nạp trực tiếp vào thẻ nhớ hoặc chip bảo mật của bộ điều khiển Beckhoff.
