EL5002 Beckhoff EtherCAT Terminal, 2-channel encoder interface, SSI
1. Giới thiệu EL5002 Beckhoff EtherCAT Terminal
EL5002 EtherCAT Terminal là một SSI master cho phép kết nối trực tiếp hai bộ mã hóa tuyệt đối với giao diện đồng bộ nối tiếp (SSI). Cả bộ mã hóa singleturn và multiturn đều được hỗ trợ. Một terminal cấp nguồn EL91xx có thể được sử dụng để cung cấp nguồn 24 V cho bộ mã hóa, và EL9505 cho điện áp hoạt động 5 V tùy chọn của bộ mã hóa.
Các tùy chỉnh mở rộng cho phép tối ưu hóa việc thích nghi với các loại bộ mã hóa khác nhau.
2. Đặc điểm nổi bật EL5002 Beckhoff EtherCAT Terminal
- Có thể tùy chỉnh theo từng kênh.
- Tốc độ baud lên đến tối đa 1 MHz.
- Mã hóa: gray và nhị phân.
- Độ dài dữ liệu lên đến 32 bit, có thể điều chỉnh linh hoạt.
- Đánh giá riêng biệt của bit lỗi trạng thái (bit mất nguồn) trong dữ liệu quy trình.
Ngoài ra, EL5002 còn cung cấp chế độ truyền đa xung cho các xung nhịp để kiểm tra tính toàn vẹn của dữ liệu. Thông qua chức năng đồng hồ phân tán, giá trị vị trí được đọc ra một cách chính xác đồng bộ với các quy trình khác. Nếu chức năng đồng hồ phân tán bị tắt, các xung nhịp của EL5002 sẽ đồng bộ hóa với chu kỳ EtherCAT. Hồ sơ bộ mã hóa cho phép liên kết đơn giản và nhanh chóng các dữ liệu quy trình cho các ứng dụng điều khiển chuyển động.
3. Thông tin kỹ thuật EL5002 Beckhoff EtherCAT Terminal
| Thông số kỹ thuật |
EL5002 |
| Công nghệ |
Giao diện bộ mã hóa SSI |
| Số lượng kênh |
2 |

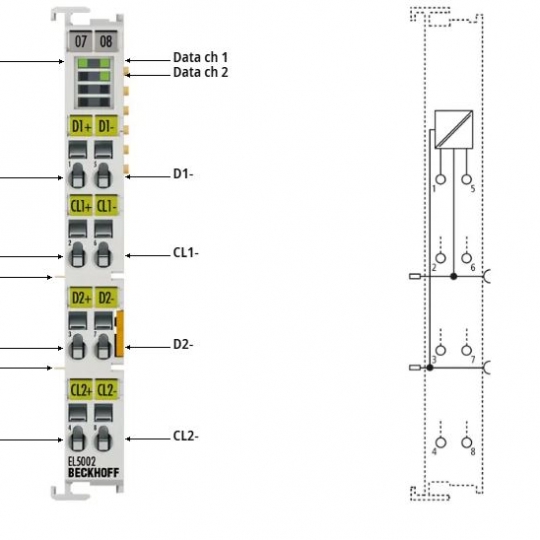

| Kết nối bộ mã hóa |
D +, D-, Cl +, Cl- |
| Bộ mã hóa điện áp hoạt động |
ví dụ: EL91xx |
| Đồng hồ phân tán |
Có |
| Đầu ra tín hiệu (xung) |
tín hiệu chênh lệch (RS422) |
| Đầu vào tín hiệu (dữ liệu) |
tín hiệu chênh lệch (RS422) |
| Cung cấp điện |
24 V qua tiếp điểm nguồn |
| Tiếp điểm công suất tiêu thụ hiện tại |
điển hình. 20 mA + tải |
| Tốc độ truyền dữ liệu |
biến lên đến 1 MHz, mặc định 250 kHz |
| Đầu vào nối tiếp |
biến lên đến 32 bit, mặc định 24 bit |
| Hướng dữ liệu |
đọc |
| Cách ly điện |
500 V (điện thế E-bus / trường) |
| Tiêu thụ hiện tại E-Bus |
kiểu. 130 mA |
| Tính năng đặc biệt |
tốc độ truyền có thể điều chỉnh, mã hóa và độ dài dữ liệu, bit mất điện có thể kích hoạt |
| Trọng lượng |
xấp xỉ 55 g |
| Nhiệt độ hoạt động / bảo trì |
-25...+60°C/-40...+85°C |
| Độ ẩm tương đối |
95%, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Hệ thống dây điện có thể cắm được |
cho tất cả các thiết bị đầu cuối ESxxxx |
| Phê duyệt / Nhãn |
CE, UL, ATEX, IECEx |
| Nhãn cũ |
ATEX:
II 3 G Ví dụ ec IIC T4 Gc
IECEx:
Ví dụ ec IIC T4 Gc |
