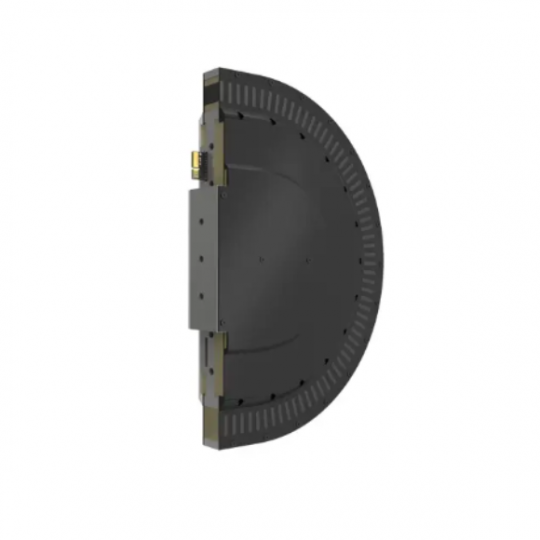

AT2050 | Mô-đun động cơ, đoạn cong 180°, không tiến dao

Các mô-đun động cơ có ký hiệu sản phẩm AT2050 là các bộ phận để xây dựng các phần đường ray XTS cong . Chúng đại diện cho một đoạn đường cong 180° (đường cong bên ngoài) với hình dạng hình vải. Chỉ cần cắm chúng lại với nhau là đủ để thiết lập kết nối điện giữa các mô-đun động cơ này. Với một nguồn điện, tối đa 12 mô-đun động cơ có thể được cắm lần lượt vào nhau trong đoạn nguồn điện dài 3 mét.

Giao diện cơ học trên mô-đun động cơ cho phép lắp trực tiếp các ray dẫn hướng. Nếu hệ thống ray dẫn hướng chạy song song với các mô-đun động cơ, có sẵn một biến thể không có lỗ ở mặt trên. Điều này giúp mô-đun động cơ dễ dàng vệ sinh hơn và tạo ra tổng thể hài hòa với màu đen của mặt trên.

Giá:
Liên hệ
Lượt xem:
258

Yêu cầu báo giá

Sản phẩm liên quan

Dữ liệu hệ thống	AT20xx
Sân nam châm	≥ 50 mm
Hình học	bất kỳ hình dạng nào (ví dụ: hình chữ nhật, hình vuông, hình tròn, hình thẳng, hình chữ L-, U-, O-, Z- hoặc T)
Đường kính	Đoạn cong 180°: 174 mm (dạng vải), đoạn cong 45°: 637 mm, đoạn cong 22,5°: 1273 mm, đoạn cong -22,5°: 1273 mm
Căn chỉnh	theo chiều ngang, chiều dọc hoặc ở mọi góc độ từ 1…179°
Lực cực đại	AT9001-x550 (5 chân): 100 N, AT9001-x775 (7 chân): 130 N, AT9001-xAA0 (10 chân): 210 N (thông số kỹ thuật tham khảo các đoạn thẳng)
Lực liên tục	AT9001-x550 (5 chân): 30 N, AT9001-x775 (7 chân): 45 N, AT9001-xAA0 (10 chân): 75 N (thông số kỹ thuật đề cập đến các đoạn thẳng)
Tối đa. tốc độ	4 m/s
Tối đa. sự tăng tốc	10 g
Khối hàng	lên tới 40 kg, tải cao hơn với động lực học giảm
Thời gian chu kỳ	250 µs
Độ chính xác tuyệt đối	< ±0,25 mm trong mô-đun thẳng
Độ lặp lại	< ±0,01 mm (đứng yên một chiều)
Định vị chính xác	< ±0,15 mm @ 1,5 m/s trong mô-đun thẳng
Kích thước hệ thống	> 100 m, > 200 máy động lực
Xếp hạng bảo vệ IP	IP65 (trong điều kiện lắp ráp cho hệ thống khép kín, chỉ chống nước trong thời gian ngắn, không chống ăn mòn)
Phê duyệt/đánh dấu	CE, UL
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4

Thông số kỹ thuật	AT2050
Loại động cơ	đoạn động cơ tuyến tính stator dài
Mẫu thiết kế	đoạn cong, 180° (đường cong dương, hình vải)
Chiều dài động cơ	500mm
Phương thức kết nối	đầu nối giữa các mô-đun động cơ (chuỗi xích)
Độ dài mỗi nguồn cấp dữ liệu	tối đa. 3 m (nguồn điện áp, EtherCAT)
làm mát	sự đối lưu
Nhiệt độ môi trường xung quanh (hoạt động)	0…+40°C

Dữ liệu điện	AT2050
Sản lượng định mức	768 W
Điện áp hoạt động	48 V DC
Đánh giá hiện tại	16 A
Dòng điện cực đại	< 48 A
Điện áp điều khiển	24V DC -15/+20%
Điện áp điều khiển tiêu thụ điện năng	Khoảng cách di chuyển 30 W mỗi mét

Dữ liệu cơ học	AT2050
Chiều dài	306,7mm
Chiều rộng	39,1 mm
Chiều cao	194,5mm
Cân nặng	4,1 kg
