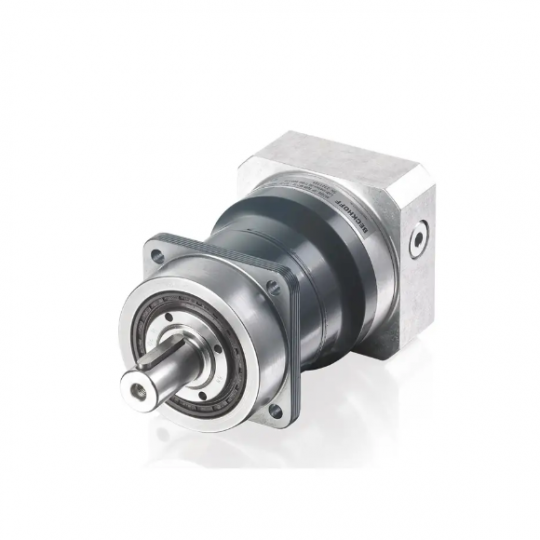

AG2300-+SP100S | Bộ bánh răng hành tinh cỡ 100

Các bộ bánh răng hành tinh hiệu suất cao, có phản ứng ngược thấp của dòng AG2300 cung cấp mô-men xoắn cao, phản ứng xoắn thấp và độ ồn rất thấp ở tất cả 14 tỷ số truyền. Các bộ truyền động cao cấp dành cho động cơ servo quay có mật độ công suất cao và có khả năng hấp thụ lực hướng tâm và hướng trục cao. Chất lượng cao và khả năng vận hành êm ái của dòng bộ truyền động xoắn ốc này đáp ứng nhu cầu chất lượng điều khiển cao nhất.

Biến thể tiêu chuẩn MF cho phép độ chính xác định vị cao và chu kỳ vận hành rất năng động (chu kỳ làm việc < 60%). Biến thể MC tốc độ cao phù hợp để định vị với tốc độ danh nghĩa cao khi hoạt động liên tục (chu kỳ làm việc > 60%).

Các bộ truyền động của dòng AG2300 hoàn toàn phù hợp với động cơ servo quay. Tỷ lệ quán tính, mô men xoắn yêu cầu và động cơ phù hợp có thể được tính toán trực tiếp một cách thuận tiện trong TwinCAT bằng TwinCAT 3 Motion Designer . Ngoài ra, công cụ còn kiểm tra chỉ trong một bước xem động cơ đã chọn có thể thích ứng với bộ truyền động hay không. Các bộ bánh răng hành tinh được lắp vào động cơ tương ứng trong nhà máy và được phân phối dưới dạng một bộ động cơ/bánh răng hoàn chỉnh.

Đặc trưng

• được trang bị trục đầu ra
• phiên bản tiêu chuẩn MF cho chất lượng định vị cao trong chu kỳ vận hành năng động cao, phiên bản MC tốc độ cao cho tốc độ cao trong hoạt động liên tục
• có sẵn trong 7 hoặc 6 kích cỡ
  • MF: SP060 đến SP240
  • MC: SP075 đến SP240
• mômen tăng tốc từ 36 đến 5400 Nm
• lực hướng trục và hướng tâm cao
• hiệu suất tối đa, mật độ năng lượng tối đa
• phản ứng xoắn thấp
• tiếng ồn khi vận hành thấp và vận hành êm ái nhờ hộp số xoắn ốc
• bôi trơn suốt đời
• Đánh giá bảo vệ IP65; bất kỳ vị trí lắp đặt nào
• được tích hợp vào TwinCAT 3 Motion Designer để có thông số kỹ thuật tối ưu
