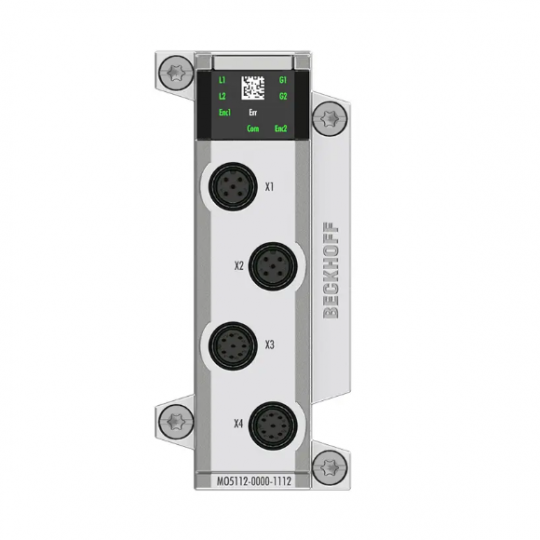

MO5112-0000-1112 | Mô-đun I/O, giao diện bộ mã hóa 2 kênh, tăng dần, 5 V DC (DIFF RS422, TTL, bộ thu mở), 5 MHz, M12, 2 x AB/1 x ABC

MO5112-0000-1112 là giao diện để kết nối trực tiếp hai bộ mã hóa gia tăng với rãnh A và B hoặc một bộ mã hóa với rãnh A, B và C. Có thể kết nối các bộ mã hóa có tín hiệu vi sai (RS422) hoặc tín hiệu một đầu (TTL và Open Collector). Tần số đầu vào lên tới 5 MHz có thể được xử lý. Ở chế độ 2 kênh, có sẵn một đầu vào kỹ thuật số 24 V trên mỗi kênh để lưu trữ, chặn và cài đặt trạng thái bộ đếm; trong hoạt động 1 kênh, cả hai đầu vào đều có thể được sử dụng. Cũng có thể đặt bộ đếm thành một giá trị được xác định trước hoặc khóa bộ đếm trực tiếp thông qua dữ liệu quy trình. Nguồn điện 5 V, 12 V hoặc 24 V của bộ mã hóa có thể được cung cấp trực tiếp thông qua các điểm kết nối đầu cuối.

Các tính năng đặc biệt:

• có thể được sử dụng làm giao diện bộ mã hóa gia tăng 1 x ABC hoặc 2 x AB
• lưu, khóa, đặt bộ đếm
• đo tần số và chu kỳ tích hợp
• Bộ đếm tăng/giảm 5 V tùy chọn
• sự gia tăng vi mô
• đọc đồng bộ giá trị vị trí thông qua đồng hồ phân phối
• dấu thời gian trên cạnh tăng được đăng ký lần cuối và giá trị chốt thông qua đầu vào kỹ thuật số 24 V
• có thể thay thế nóng

Ngoài ra, MO5112-0000-1112 cho phép đo chu kỳ, tần số hoặc vận tốc với độ phân giải 10 ns. Phép đo chu kỳ nhiệm vụ của tín hiệu đầu vào ở chế độ 1 kênh được thực hiện.

Với chức năng vi tăng nội suy tùy chọn, MO5112-0000-1112 có thể cung cấp các vị trí trục chính xác hơn nữa cho các trục động. Nó cũng hỗ trợ đọc đồng bộ giá trị bộ mã hóa cùng với dữ liệu đầu vào khác trong hệ thống EtherCAT thông qua đồng hồ phân phối EtherCAT (DC) có độ chính xác cao. Dấu thời gian cho cạnh tăng dần được đăng ký lần cuối, cạnh ở đầu vào chốt và rãnh xung C bằng 0 cũng có sẵn. Việc sử dụng cấu hình bộ mã hóa cho phép liên kết dữ liệu quy trình một cách đơn giản và nhanh chóng cho các ứng dụng điều khiển chuyển động.
