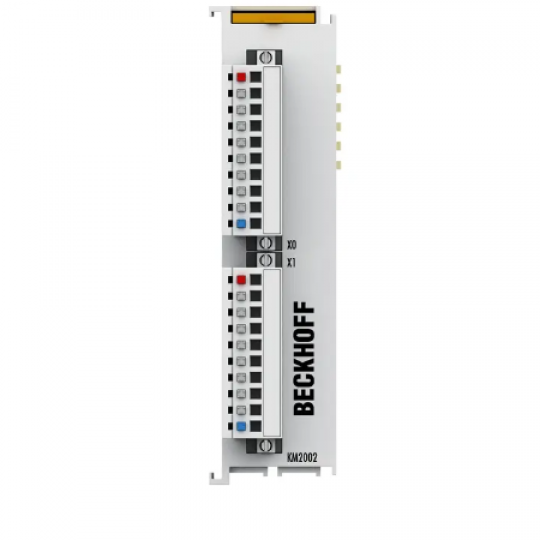

Mô-đun thiết bị đầu cuối KM2002 kết hợp 16 đầu ra kỹ thuật số với mỗi tám kênh trên mỗi đầu nối trong một thiết kế nhỏ gọn. Các tín hiệu điều khiển nhị phân được truyền (cách ly điện) đến các bộ truyền động ở cấp độ quy trình. Giống như các Bus Terminals tiêu chuẩn, các mô-đun đầu cuối được tích hợp trong hệ thống I / O.
Tính năng đặc biệt:
- Kết nối các loại tải khác nhau có thể (ohmic, cảm ứng, tải đèn)
- Tối đa dòng điện đầu ra 0,5 A trên mỗi kênh
- Hệ thống dây điện có thể cắm bằng đầu nối với công nghệ kết nối lò xo
Các phiên bản khác nhau của các đầu nối:
- 1 hoặc 3 chân
- có hoặc không có đèn LED trạng thái tích hợp
| Thông số kỹ thuật |
KM2002 |
| Công nghệ kết nối |
phích |
| Số lượng kết quả đầu ra |
16 (2 x 8) |
| Điện áp danh định |
24 V DC (-15 %/+20%) |
| Loại tải |
ohmic, quy nạp, tải đèn |
| Tối đa dòng điện đầu ra |
0,5 A (bằng chứng ngắn mạch) trên mỗi kênh |
| Dòng ngắn mạch |
< 2 Một |
| Phá vỡ năng lượng |
< 150 mJ / kênh |
| Bảo vệ điện áp ngược |
Có |
| Cách ly điện |
500 V (tiềm năng K-bus / trường) |
| Tiếp điểm công suất tiêu thụ hiện tại |
- (không có tiếp điểm nguồn) |
| Tiêu thụ hiện tại K-bus |
kiểu. 5 mA |
| Chiều rộng bit trong hình ảnh quy trình |
16 kết quả đầu ra |
| Trọng lượng |
xấp xỉ 90 g với đầu nối 1 chân, xấp xỉ 110 g với đầu nối 3 chân |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Phê duyệt / nhãn |
CE |
| Dữ liệu nhà ở |
KMx0x2 |
| Hình thức thiết kế |
Mô-đun đầu cuối nhỏ gọn với mức dây có thể cắm được |
| Kích thước (W x H x D) |
26,5 mm x 100 mm x 71 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Mặt cắt kết nối |
0.08... 1,5 mm², dây bện, dây rắn |
| Chiều dài |
8 mm |
