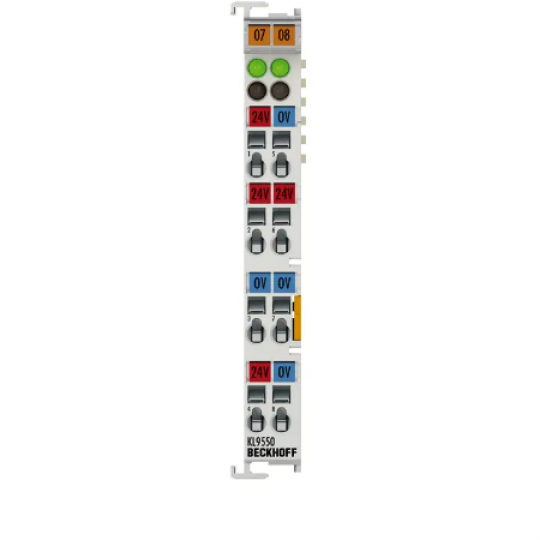

Thiết bị đầu cuối hệ thống KL9550 chứa bộ lọc quá áp cho trường 24 V và nguồn cung cấp hệ thống. Bộ lọc bảo vệ Bus Terminals khỏi điện áp tăng liên kết đường dây có thể xảy ra do nhiễu loạn năng lượng cao như quá áp chuyển đổi tại người tiêu dùng cảm ứng hoặc sét đánh vào đường cung cấp. KL9550 bảo vệ Bus Terminals khỏi bị hư hại trong môi trường đặc biệt khắc nghiệt. Các tổ chức phân loại tàu yêu cầu sử dụng trong các ứng dụng đóng tàu và trong lĩnh vực trên bờ / ngoài khơi.
| Thông số kỹ thuật |
KL9550 |
| Điện áp danh định |
24 V DC (-15 %/+20%) |
| Cung cấp trường lọc đột biến |
Có |
| Cung cấp hệ thống lọc sét lan truyền |
Có |
| Nguồn cung trường hiện tại được xếp hạng |
≤ 10 Một |
| Nguồn cung cấp hệ thống hiện tại định mức |
≤ 0,5 Một |
| Trọng lượng |
xấp xỉ 50 g |
| Nhiệt độ hoạt động / bảo trì |
-25...+60 °C/-40...+85 °C |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Hệ thống dây điện có thể cắm được |
cho tất cả các Bus Terminals KSxxxx |
| Phê duyệt / Nhãn |
CE, UL, ATEX, IECEx, DNV GL |
| Nhãn cũ |
ATEX: II 3 G Ví dụ nA IIC T4 Gc IECEx:
Ví dụ ec IIC T4 Gc |
| Dữ liệu nhà ở |
KL-12-8pin |
KS-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
Vỏ thiết bị đầu cuối với mức dây có thể cắm được |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
S*: 0,08... 1,5 mm², st*: 0,08
... 1,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
s*: AWG 28... 16,
st*: AWG 28... 16,
f*: AWG 26... 16 |
| Chiều dài dải |
8... 9 mm |
9... 10 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
