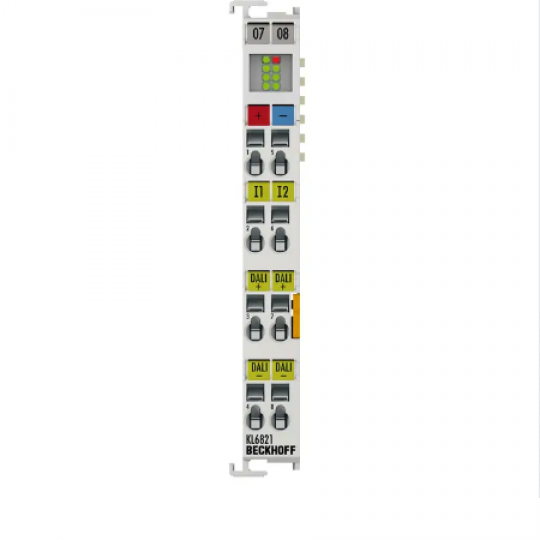

KL6821 cho phép kết nối tối đa 64 thiết bọ lệ thuộc DALI / DALI-2 và 64 thiết bị đầu vào DALI-2. Phần mềm KS2000 cho phép cấu hình đơn giản thông qua PC được ghép nối trực tiếp với bộ ghép bus thông qua giao diện RS232 hoặc qua fieldbus. Hoạt động được thực hiện độc quyền thông qua các khối chức năng TwinCAT. KL6821 chứa nguồn điện bus DALI tích hợp, có thể chuyển đổi với điện áp đầu ra cách ly điện. Không cần thêm các thành phần cho hoạt động của các thiết bị DALI / DALI-2.
KL6821 được chứng nhận theo tiêu chuẩn DALI-2.
| Thông số kỹ thuật |
KL6821 |
| Công nghệ |
DALI/DALI-2 |
| Số lượng kênh |
1 |
| Thiết bị lệ thuộc / nhóm |
tối đa 64 nô lệ DALI/DALI-2 và 64 thiết bị đầu vào DALI-2; Tối đa 16 nhóm |
| Tiêu chuẩn truyền dữ liệu |
DALI + DALI-2 |
| Các kênh truyền dữ liệu |
1 |
| Tốc độ truyền dữ liệu |
1200 baud |
| Tiêu thụ hiện tại K-bus |
kiểu. 55 mA |
| Tiếp điểm công suất tiêu thụ hiện tại |
– |
| Cách ly điện |
500 V (K-bus / DALI-bus) |
| Chiều rộng bit trong hình ảnh quy trình |
Đầu vào / Đầu ra: 6 Byte mỗi |
| Cấu hình |
thông qua Bộ ghép bus hoặc bộ điều khiển |
| Điện áp danh định |
24 V DC (-15 %/+20%) |
| Điện áp đầu vào |
24 V DC (-15 %/+20%) |
| Điện áp cách điện |
DALI-bus / K-bus: 1.500 V DC,
DALI-bus / tiếp điểm nguồn: 1.500 V DC |
| Bộ nguồn DALI |
tối đa 250 mA (có thể tắt) |
| Đảm bảo dòng điện đầu ra |
220 mA |
| Điện trở tăng điện áp |
tải không đổi 275 V ACrms |
| Tính năng đặc biệt |
2 đầu vào kỹ thuật số để cài đặt đơn giản; Thư viện TwinCAT: TwinCAT PLC DALI |
| Trọng lượng |
xấp xỉ 80 g |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Phê duyệt / Nhãn |
CE |
| Dữ liệu nhà ở |
KL-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
| Chiều dài dải |
8... 9 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
