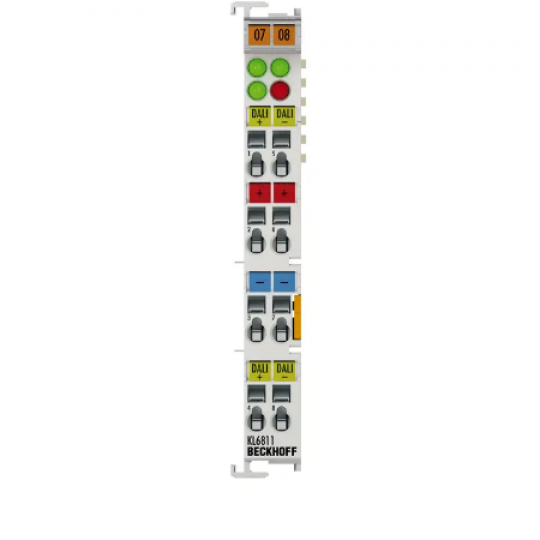

KL6811 cho phép kết nối tối đa 64 thiết bị lệ thuộc DALI. Phần mềm KS2000 cho phép cấu hình đơn giản thông qua PC được ghép nối trực tiếp với bộ ghép bus thông qua giao diện RS232 hoặc qua fieldbus. KL6811 chứa nguồn điện bus DALI tích hợp với điện áp đầu ra cách ly điện. Không cần thêm các thành phần cho hoạt động của các nô lệ DALI. KL6811 hoạt động độc lập với fieldbus.
| Thông số kỹ thuật |
KL6811 |
| Công nghệ |
DALI/CIO |
| Số lượng kênh |
1 |
| Nô lệ/nhóm |
Max. 64 / tối đa 16 |
| Tiêu chuẩn truyền dữ liệu |
ĐÃ |
| Các kênh truyền dữ liệu |
1 |
| Tốc độ truyền dữ liệu |
1200 baud |
| Tiêu thụ hiện tại K-bus |
kiểu. 55 mA |
| Tiếp điểm công suất tiêu thụ hiện tại |
kiểu. 30 mA + tải |
| Cách ly điện |
500 V (K-bus / DALI-bus) |
| Chiều rộng bit trong hình ảnh quy trình |
Đầu vào / Đầu ra: 3 Byte mỗi |
| Cấu hình |
thông qua Bộ ghép bus hoặc bộ điều khiển |
| Điện áp danh định |
24 V DC (-15 %/+20%) |
| Điện áp đầu vào |
24 V DC (-15 %/+20%) |
| Điện áp cách điện |
DALI-bus / K-bus: 1.500 V DC,
DALI-bus / tiếp điểm nguồn: 1.500 V DC |
| DALI/CIO |
tuân thủ tiêu chuẩn, điện áp hở mạch 11,5... 15 V DC |
| Bộ nguồn DALI |
Max. 130 mA |
| Điện trở tăng điện áp |
tải không đổi 275 V ACrms |
| Tính năng đặc biệt |
kết nối tối đa 64 nô lệ DALI; Thư viện TwinCAT: TwinCAT PLC DALI |
| Trọng lượng |
xấp xỉ 80 g |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Hệ thống dây điện có thể cắm được |
cho tất cả các Bus Terminals KSxxxx |
| Phê duyệt / Nhãn |
CE, UL, ATEX, IECEx |
| Nhãn cũ |
ATEX: II 3 G Ví dụ nA IIC T4 Gc IECEx:
Ví dụ ec IIC T4 Gc |
| Dữ liệu nhà ở |
KL-12-8pin |
KS-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
Vỏ thiết bị đầu cuối với mức dây có thể cắm được |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
S*: 0,08... 1,5 mm², st*: 0,08
... 1,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
s*: AWG 28... 16,
st*: AWG 28... 16,
f*: AWG 26... 16 |
| Chiều dài dải |
8... 9 mm |
9... 10 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
