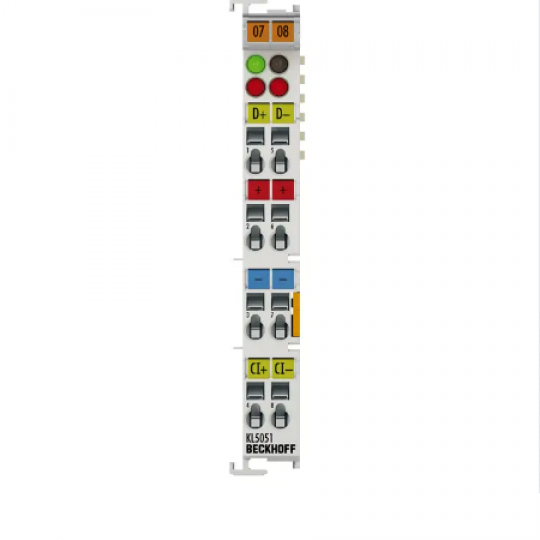

Thiết bị đầu cuối giao diện SSI KL5051 hai chiều được sử dụng để kết nối các ổ đĩa servo kỹ thuật số. Giao diện bao gồm hai kênh logic. Kênh đầu tiên được sử dụng để định vị ổ đĩa, trong khi kênh thứ hai được sử dụng để đặt bản phát hành, truyền dữ liệu tham số và đọc thông tin trạng thái hoặc giá trị tham số. Điện áp cung cấp DC 5 V có thể được tạo ra bằng đầu cuối bộ cấp nguồn KL9505 và được đưa vào các tiếp điểm nguồn.
| Thông số kỹ thuật |
KL5051 |
| Công nghệ |
Giao diện bộ mã hóa SSI |
| Số lượng kênh |
1 giao diện bộ mã hóa |
| Kết nối bộ mã hóa |
đầu vào nhị phân: D +, D-, đầu ra nhị phân: Cl +, Cl- |
| Cung cấp điện |
5 V DC qua các tiếp điểm nguồn (KL9505) |
| Tiêu thụ hiện tại |
điển hình 85 mA không có bộ mã hóa |
| Tiếp điểm công suất tiêu thụ hiện tại |
Không có dữ liệu |
| Cung cấp bộ mã hóa |
5 V DC |
| Tốc độ truyền dữ liệu |
1 MHz |
| Đầu vào nối tiếp |
Chiều rộng 24 bit (biến) |
| Hướng dữ liệu |
hai chiều |
| Đầu ra tín hiệu |
tín hiệu chênh lệch (RS422) |
| Đầu vào tín hiệu |
tín hiệu chênh lệch (RS422) |
| Cách ly điện |
500 V (tiềm năng K-bus / trường) |
| Tiêu thụ hiện tại K-bus |
kiểu. 75 mA |
| Chiều rộng bit trong hình ảnh quy trình |
Đầu vào / Đầu ra: Dữ liệu 2 x 16 bit, điều khiển / trạng thái 2 x 8 bit |
| Tính năng đặc biệt |
hai chiều |
| Trọng lượng |
xấp xỉ 80 g |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Hệ thống dây điện có thể cắm được |
cho tất cả các Bus Terminals KSxxxx |
| Phê duyệt / Nhãn |
CE, UL, ATEX, IECEx |
| Nhãn cũ |
ATEX: II 3 G Ví dụ nA IIC T4 Gc IECEx:
Ví dụ ec IIC T4 Gc |
| Dữ liệu nhà ở |
KL-12-8pin |
KS-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
Vỏ thiết bị đầu cuối với mức dây có thể cắm được |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
S*: 0,08... 1,5 mm², st*: 0,08
... 1,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
s*: AWG 28... 16,
st*: AWG 28... 16,
f*: AWG 26... 16 |
| Chiều dài dải |
8... 9 mm |
9... 10 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
