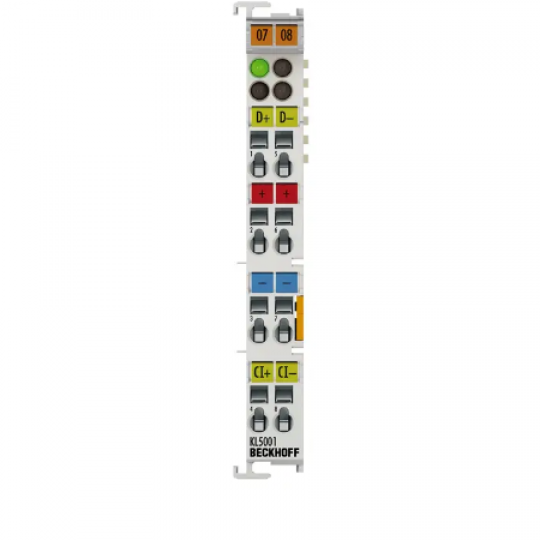

KL5001 Bus Terminal là một SSI master và cho phép kết nối trực tiếp bộ mã hóa tuyệt đối với SSI (giao diện nối tiếp đồng bộ). Cả bộ mã hóa singleturn và multiturn đều được hỗ trợ. Nguồn cung cấp 24 V của bộ mã hóa có thể được cung cấp trực tiếp thông qua các điểm kết nối của thiết bị đầu cuối. Thiết bị đầu cuối cung cấp điện KL9505 có thể được sử dụng cho điện áp hoạt động của bộ mã hóa 5 V tùy chọn.
Các chế độ hoạt động, tần số truyền và độ rộng bit khác nhau có thể được đặt vĩnh viễn thông qua các thanh ghi điều khiển. Tham số hóa mở rộng cho phép thích ứng tối ưu với các loại bộ mã hóa khác nhau.
| Thông số kỹ thuật |
KL5001 |
| Công nghệ |
Giao diện bộ mã hóa SSI |
| Số lượng kênh |
1 giao diện bộ mã hóa |
| Kết nối bộ mã hóa |
đầu vào nhị phân: D +, D-, đầu ra nhị phân: Cl +, Cl- |
| Cung cấp điện |
24 V DC qua các tiếp điểm nguồn |
| Tiêu thụ hiện tại |
thường 20 mA không có bộ mã hóa |
| Tiếp điểm công suất tiêu thụ hiện tại |
kiểu. 20 mA + tải |
| Cung cấp bộ mã hóa |
24 V DC qua các tiếp điểm nguồn |
| Tốc độ truyền dữ liệu |
biến lên đến 1 MHz, mặc định 250 kHz |
| Đầu vào nối tiếp |
Chiều rộng 24 bit (biến) |
| Hướng dữ liệu |
đọc |
| Đầu ra tín hiệu |
tín hiệu chênh lệch (RS422) |
| Đầu vào tín hiệu |
tín hiệu chênh lệch (RS422) |
| Cách ly điện |
500 V (tiềm năng K-bus / trường) |
| Tiêu thụ hiện tại K-bus |
kiểu. 25 mA |
| Chiều rộng bit trong hình ảnh quy trình |
Đầu vào: Dữ liệu 1 x 32 bit (tùy chọn điều khiển / trạng thái 1 x 8 bit) |
| Trọng lượng |
xấp xỉ 60 g |
| Nhiệt độ hoạt động / bảo trì |
-25...+60 °C/-40...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Hệ thống dây điện có thể cắm được |
cho tất cả các Bus Terminals KSxxxx |
| Phê duyệt / Nhãn |
CE, UL, ATEX, IECEx |
| Nhãn cũ |
ATEX: II 3 G Ví dụ nA IIC T4 Gc IECEx:
Ví dụ ec IIC T4 Gc |
| Dữ liệu nhà ở |
KL-12-8pin |
KS-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
Vỏ thiết bị đầu cuối với mức dây có thể cắm được |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
S*: 0,08... 1,5 mm², st*: 0,08
... 1,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
s*: AWG 28... 16,
st*: AWG 28... 16,
f*: AWG 26... 16 |
| Chiều dài dải |
8... 9 mm |
9... 10 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
