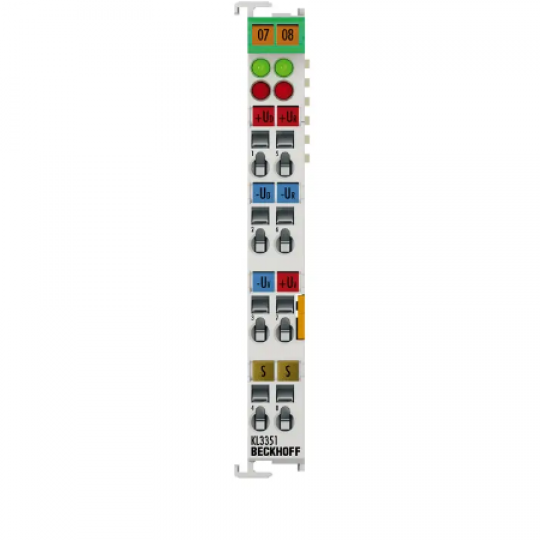

Thiết bị đầu cuối đầu vào tương tự KL3351 cho phép kết nối trực tiếp cầu điện trở. Điện áp cầu, UD và điện áp cung cấp, UREF, cho cầu được số hóa với độ phân giải 16 bit và được truyền dọc theo kênh cách ly điện đến hệ thống tự động hóa giám sát. Các kênh đầu vào có sẵn ở dạng hai giá trị 16 bit để xử lý thêm. Phép đo kết quả có thể được tính từ công thức: đo lường = UD / UREF. Việc thu nhận chính xác điện áp cung cấp cùng với điện áp cầu bù cho sự trôi dạt lâu dài và nhiệt độ.
| Thông số kỹ thuật |
KL3351 |
| Số lượng đầu vào |
2, cho 1 cầu điện trở |
| Cung cấp điện |
thông qua K-bus |
| Điện áp tín hiệu UD |
-16...+16 mV, có thể cấu hình |
| Điện áp tín hiệu UREF |
±10 V |
| Công nghệ |
Kết nối máy đo biến dạng |
| Nội kháng |
> 200 kΩ (UREF), > 1 MΩ (UD) |
| Nguồn điện UV |
5 V DC, tối đa 20 mA |
| Thời gian chuyển đổi |
< 250 ms, có thể định cấu hình |
| Bộ lọc |
50 Hz, có thể định cấu hình |
| Nghị quyết |
16 bit |
| Sai số đo lường / độ không chắc chắn |
< ±0,1% (so với giá trị thang đo đầy đủ) |
| Tiếp điểm công suất tiêu thụ hiện tại |
- (không có tiếp điểm nguồn) |
| Tiêu thụ hiện tại K-bus |
kiểu. 65 mA |
| Chiều rộng bit trong hình ảnh quy trình |
Đầu vào: Dữ liệu 2 x 16 bit (tùy chọn điều khiển / trạng thái 2 x 8 bit) |
| Tính năng đặc biệt |
với nguồn cung cầu nội bộ |
| Trọng lượng |
xấp xỉ 70 g |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Phê duyệt / Nhãn |
CE, UL, ATEX, IECEx |
| Hệ thống dây điện có thể cắm được |
cho tất cả các Bus Terminals KSxxxx |
| Nhãn cũ |
ATEX: II 3 G Ví dụ nA IIC T4 Gc IECEx:
Ví dụ ec IIC T4 Gc |
| Dữ liệu nhà ở |
KL-12-8pin |
KS-12-8pin |
| Hình thức thiết kế |
vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu |
Vỏ thiết bị đầu cuối với mức dây có thể cắm được |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
ghi nhãn của dòng BZxxx |
| Dây |
Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 2,5 mm², st*: 0,08
... 2,5 mm², f*: 0,14
... 1,5 mm² |
S*: 0,08... 1,5 mm², st*: 0,08
... 1,5 mm², f*: 0,14
... 1,5 mm² |
| Mặt cắt ngang kết nối AWG |
s*: AWG 28... 14,
st*: AWG 28... 14,
f*: AWG 26... 16 |
s*: AWG 28... 16,
st*: AWG 28... 16,
f*: AWG 26... 16 |
| Chiều dài |
8... 9 mm |
9... 10 mm |
| Tiếp điểm nguồn tải hiện tại |
Itối đa: 10 A |
*s: dây rắn; ST: dây bện; F: Với Ferrule
