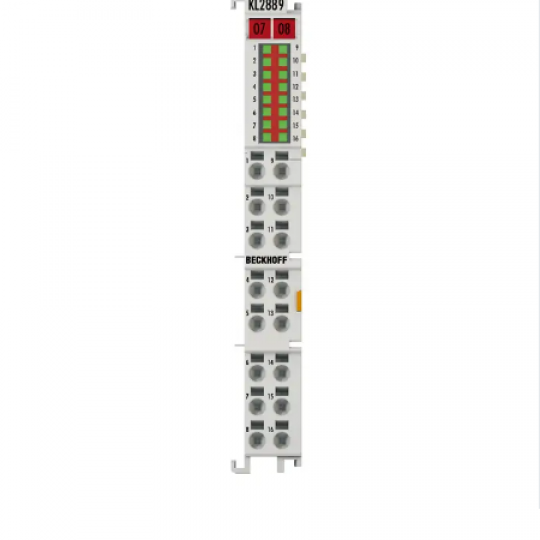

Thiết bị đầu cuối đầu ra kỹ thuật số KL2889 kết nối các tín hiệu điều khiển nhị phân từ thiết bị tự động hóa đến các bộ truyền động ở cấp độ quy trình với cách ly điện. KL2889 được bảo vệ chống đảo ngược cực và xử lý dòng tải với đầu ra được bảo vệ chống quá tải và ngắn mạch. Bus Terminals chứa 16 kênh, có trạng thái tín hiệu được hiển thị bằng đèn LED. Thiết bị đầu cuối đặc biệt thích hợp để sử dụng tiết kiệm không gian trong tủ điều khiển. Công nghệ kết nối đặc biệt phù hợp với đầu vào một đầu. Tất cả các thành phần phải sử dụng cùng một điểm tham chiếu như KL2889. Các tiếp điểm nguồn được lặp qua.
Các đầu ra được cung cấp thông qua tiếp điểm nguồn 0 V trong KL2889. Các dây dẫn có thể được kết nối mà không cần dụng cụ trong trường hợp dây rắn bằng kỹ thuật cắm trực tiếp.
Các thiết bị đầu cuối Bus HD (mật độ cao) với mật độ đóng gói tăng lên có 16 điểm kết nối trong vỏ của khối thiết bị đầu cuối 12 mm.
| Thông số kỹ thuật |
KL2889 |
| Công nghệ kết nối |
1 dây |
| Số lượng kết quả đầu ra |
16 |
| Điện áp danh định |
24 V DC (-15 %/+20%) |
| Loại tải |
ohmic, quy nạp, tải đèn |
| Tối đa dòng điện đầu ra |
0,5 A (bằng chứng ngắn mạch) trên mỗi kênh |
| Dòng ngắn mạch |
< 7 Một |
| Phá vỡ năng lượng |
< 100 mJ / kênh |
| Bảo vệ điện áp ngược |
Có |
| Cách ly điện |
500 V (tiềm năng K-bus / trường) |
| Tiếp điểm công suất tiêu thụ hiện tại |
kiểu. 35 mA + tải |
| Tiêu thụ hiện tại K-bus |
kiểu. 45 mA |
| Chiều rộng bit trong hình ảnh quy trình |
16 kết quả đầu ra |
| Cấu hình |
Không có cài đặt địa chỉ hoặc cấu hình |
| Trọng lượng |
xấp xỉ 70 g |
| Nhiệt độ hoạt động / bảo trì |
-25...+60 °C/-40...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến (xem tài liệu) |
| Phê duyệt / Nhãn |
CE, UL, ATEX, IECEx, DNV GL |
| Nhãn cũ |
ATEX: II 3 G Ví dụ nA IIC T4 Gc IECEx:
Ví dụ ec IIC T4 Gc |
| Dữ liệu nhà ở |
Nhà ở HD |
| Hình thức thiết kế |
Vỏ HD (Mật độ cao) với đèn LED tín hiệu |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
– |
| Dây |
(Các) dây dẫn rắn: kỹ thuật cắm trực tiếp; Dây dẫn bện mịn (ST) và Ferrule (F): Truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 1,5 mm², st*: 0,25
... 1,5 mm², f*: 0,14
... 0,75 mm² |
| Chiều dài dải |
8... 9 mm |
*s: dây rắn; ST: dây bện; F: Với Ferrule
