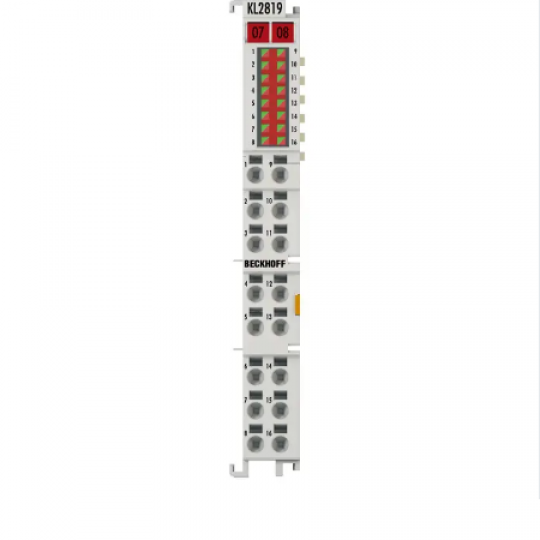

Thiết bị đầu cuối Bus Terminals KL2819 có 16 kênh đầu ra kỹ thuật số để chuyển đổi tải 24 V lên đến 0,5 A. Chẩn đoán tích hợp có thể được đánh giá bởi bộ điều khiển và được chỉ định bởi đèn LED. Quá nhiệt và thiếu nguồn cung cấp điện áp cho thiết bị đầu cuối được cung cấp dưới dạng thông tin chẩn đoán. Hơn nữa, mỗi kênh có thể báo hiệu, ví dụ như ngắn mạch. Trạng thái chuyển mạch và bất kỳ lỗi nào của đầu ra được biểu thị bằng đèn LED. Bảo trì ứng dụng được đơn giản hóa bằng chức năng chẩn đoán. Các tiếp điểm nguồn được kết nối thông qua; mặt đất tham chiếu của đầu ra là tiếp điểm nguồn 0 V. Các đầu ra được cách ly điện từ phía fieldbus.
| Thông số kỹ thuật |
KL2819 |
| Công nghệ kết nối |
1 dây |
| Số lượng kết quả đầu ra |
16 |
| Điện áp danh định |
24 V DC (-15 %/+20%) |
| Loại tải |
ohmic, quy nạp, tải đèn |
| Tối đa dòng điện đầu ra |
0,5 A (bằng chứng ngắn mạch) trên mỗi kênh |
| Dòng ngắn mạch |
điển hình < 1 A |
| Phá vỡ năng lượng |
< 150 mJ / kênh |
| Bảo vệ điện áp ngược |
Có |
| Cách ly điện |
500 V (tiềm năng K-bus / trường) |
| Giai đoạn đầu ra |
đẩy (công tắc bên cao) |
| Tiếp điểm công suất tiêu thụ hiện tại |
kiểu. 50 mA + tải |
| Tiêu thụ hiện tại K-bus |
kiểu. 80 mA |
| Chiều rộng bit trong hình ảnh quy trình |
Đầu ra và chẩn đoán 16 bit |
| Trọng lượng |
xấp xỉ 70 g |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / xem tài liệu |
| Phê duyệt / Nhãn |
CE |
| Dữ liệu nhà ở |
Nhà ở HD |
| Hình thức thiết kế |
Vỏ HD (Mật độ cao) với đèn LED tín hiệu |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
– |
| Dây |
dây dẫn rắn (e): kỹ thuật cắm trực tiếp; Dây dẫn sợi mịn (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 1,5 mm², st*: 0,25
... 1,5 mm², f*: 0,14
... 0,75 mm² |
| Chiều dài |
8... 9 mm |
*s: dây rắn; ST: dây bện; F: Với Ferrule
