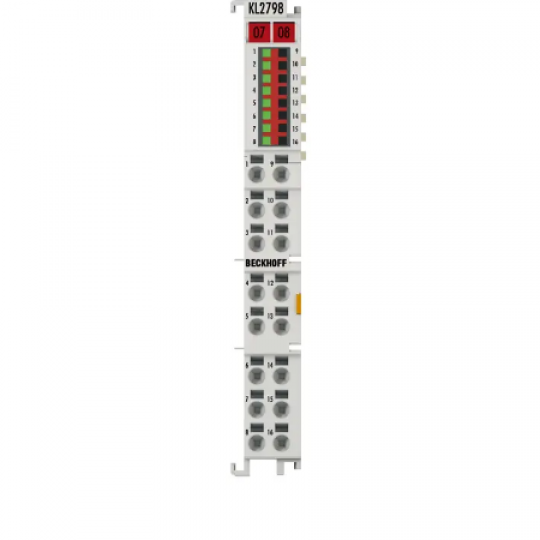

Thiết bị đầu cuối Bus KL2798 kỹ thuật số cung cấp tám công tắc có thể được sử dụng như một tiếp điểm rơle cho điện áp AC / DC. Công tắc điện tử được thực hiện thông qua các bóng bán dẫn MOSFET hiệu suất cao với điện trở bật thấp. Bản thân công tắc không phải là bằng chứng ngắn mạch, nhưng do khả năng dòng xung cao, nó có thể đối phó với dòng điện cho đến khi cầu chì bên ngoài kích hoạt công tắc.
Chống mài mòn làm tăng tính khả dụng của ứng dụng. Tải điện trở và cảm ứng có thể được chuyển lên điện áp định mức 30 V AC / DC, tải điện trở hoàn toàn cũng lên đến điện áp định mức 48 V DC.
Điện áp đỉnh cao và xung nhiễu điện từ được ngăn chặn.
| Thông số kỹ thuật |
KL2798 |
| Công nghệ kết nối |
2 dây |
| Số lượng kết quả đầu ra |
8 x tạo danh bạ |
| Tối đa dòng điện đầu ra |
2 A mỗi kênh (∑ 10 A) |
| Sự cố điện áp |
80 V |
| Dòng điện cực đại |
5 A (100 ms) < 50 A (10 ms) |
| Dòng ngắn mạch |
không ngắn mạch, xem dòng điện đỉnh |
| Bảo vệ điện áp ngược |
– |
| Điện áp cách ly (kênh / kênh) |
< 200 V |
| Cách ly điện |
500 V (tiềm năng K-bus / trường) |
| Bật tốc độ |
Thông thường. 1,8 ms, tối đa 5 ms |
| Tắt tốc độ |
Thông thường. 30 ms, tối đa 50 ms |
| Trên điện trở |
điển hình 0,03 Ω |
| Tiếp điểm công suất tiêu thụ hiện tại |
– |
| Tiêu thụ hiện tại K-bus |
80 mA |
| Chiều rộng bit trong hình ảnh quy trình |
8 kết quả đầu ra |
| Tính năng đặc biệt |
Thay thế cho các tiếp điểm rơle, không có tiềm năng |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP20 / biến |
| Phê duyệt / Nhãn |
CE, UL |
| Dữ liệu nhà ở |
Nhà ở HD |
| Hình thức thiết kế |
Vỏ HD (Mật độ cao) với đèn LED tín hiệu |
| Vật liệu |
Polycarbonate |
| Kích thước (W x H x D) |
12 mm x 100 mm x 68 mm |
| Lắp đặt |
trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa |
| Gắn cạnh nhau bằng |
khe cắm đôi và kết nối phím |
| Vạch |
– |
| Dây |
dây dẫn rắn (e): kỹ thuật cắm trực tiếp; Dây dẫn sợi mịn (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít |
| Mặt cắt kết nối |
S*: 0,08... 1,5 mm², st*: 0,25
... 1,5 mm², f*: 0,14
... 0,75 mm² |
| Chiều dài |
8... 9 mm |
*s: dây rắn; ST: dây bện; F: Với Ferrule
