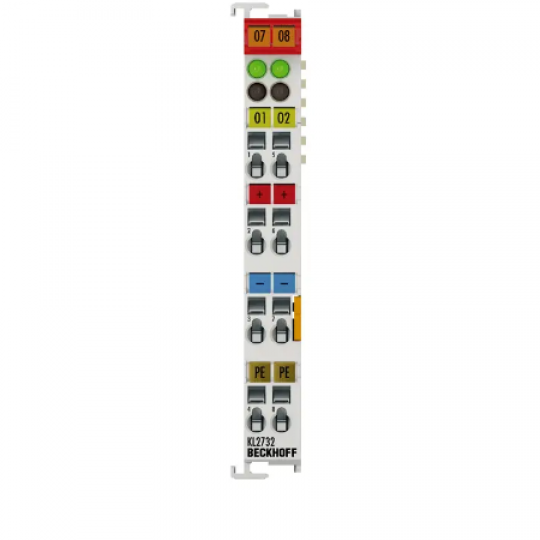

KL2732 | Bus Terminal, 2-channel triac output, 12...230 V AC, 1 A, without power contacts

Kênh: 2
Mức tín hiệu: Triac
Dòng điện đầu ra: 0,02 A, 0,03 A, 0,045 A, 0,05 A, 0,1 A, 0,2 A, 0,3 A, 0,5 A, 0,7 A

Giá:
Liên hệ
Lượt xem:
334

Sản phẩm liên quan

Thiết bị đầu cuối đầu ra KL2732 sử dụng công tắc nguồn để điều khiển điện áp nguồn từ 12 V đến 230 V AC. Phần tử chuyển mạch là một triac. Là một công tắc bán dẫn, nó không bị mài mòn. KL2732 có hai đầu ra bị khóa lẫn nhau và hoạt động với hai công tắc không có tiềm năng. Thiết bị đầu cuối phù hợp nhất cho động cơ lùi.

Thông số kỹ thuật	KL2732
Công nghệ kết nối	2 dây
Số lượng kết quả đầu ra	2 x tạo danh bạ (không có tiếp điểm nguồn), khóa lẫn nhau
Điện áp danh định	12... 230 V xoay chiều
Loại tải	ohmic, quy nạp
Tối đa dòng điện đầu ra	1 A (dòng rò: thường là 0,8 mA, tối đa 1,5 mA) trên mỗi kênh
Tần số trường quay	47... 63 Hz
Bảo vệ điện áp tăng	> 275 V xoay chiều
Dòng điện cực đại	40 A (16 ms), 3 A (30 giây)
Thời gian tắt	T / 2
Điện áp dư	..max. 1,5 V
Cách ly điện	500 V (K-bus / điện áp trường), 3750 V AC (1 phút)
Dòng rò (trạng thái TẮT)	kiểu. 0,8 mA, tối đa 1,5 mA
Tiếp điểm công suất tiêu thụ hiện tại	- (không có tiếp điểm nguồn)
Tiêu thụ hiện tại K-bus	kiểu. 10 mA
Chiều rộng bit trong hình ảnh quy trình	2 Kết quả đầu ra
Cấu hình	Không có cài đặt địa chỉ hoặc cấu hình
Tính năng đặc biệt	Động cơ đảo ngược (rèm)
Trọng lượng	xấp xỉ 55 g
Nhiệt độ hoạt động / bảo trì	0...+55 °C/-25...+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Chống rung / sốc	phù hợp với EN 60068-2-6 / EN 60068-2-27
Miễn nhiễm / phát xạ EMC	phù hợp với EN 61000-6-2 / EN 61000-6-4
Độ bảo vệ / cài đặt PoS.	IP20 / biến
Hệ thống dây điện có thể cắm được	cho tất cả các Bus Terminals KSxxxx
Phê duyệt / nhãn	CE, DNV GL

Dữ liệu nhà ở	KL-12-8pin	KS-12-8pin
Hình thức thiết kế	vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu	Vỏ thiết bị đầu cuối với mức dây có thể cắm được
Vật liệu	Polycarbonate
Kích thước (W x H x D)	12 mm x 100 mm x 68 mm
Lắp đặt	trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa
Gắn cạnh nhau bằng	khe cắm đôi và kết nối phím
Vạch	ghi nhãn của dòng BZxxx
Dây	(Các) dây dẫn rắn, dây dẫn linh hoạt (ST) và ferrule (F): truyền động lò xo bằng tuốc nơ vít
Mặt cắt kết nối	S: 0,08... 2,5 mm², st: 0,08 ... 2,5 mm², f*: 0,14 ... 1,5 mm²	S: 0,08... 1,5 mm², st: 0,08 ... 1,5 mm², f*: 0,14 ... 1,5 mm²
Mặt cắt ngang kết nối AWG	s: AWG 28... 14, st: AWG 28... 14, f*: AWG 26... 16	s: AWG 28... 16, st: AWG 28... 16, f*: AWG 26... 16
Chiều dài	8... 9 mm	9... 10 mm
Tiếp điểm nguồn tải hiện tại	I_{tối đa}: 10 A
