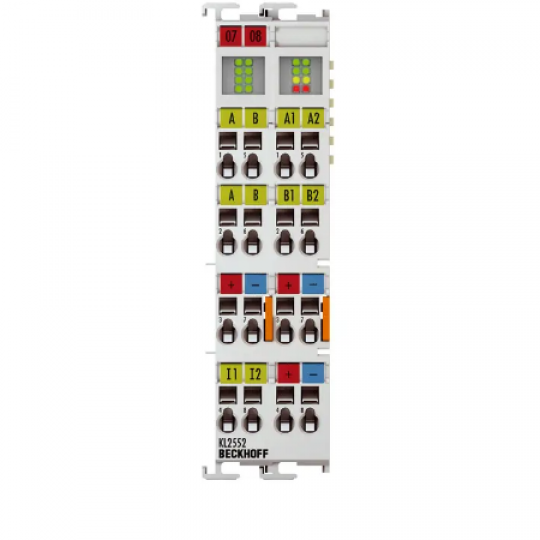

KL2552 | Bus Terminal, 2-channel motion interface, DC motor, 48 V DC, 5 A

Kênh: 2
Mức tín hiệu: PWM
dòng điện đầu ra: 5 A
Loại động cơ: DC

Giá:
Liên hệ
Lượt xem:
255

Sản phẩm liên quan

Bus Terminals KL2552 cho phép vận hành trực tiếp hai động cơ DC. Nó được cách ly mạ điện từ K-bus. Tốc độ được chỉ định bởi thiết bị tự động hóa thông qua giá trị 16 bit. Kết nối của bộ mã hóa gia tăng cho phép thực hiện một trục servo đơn giản. Các thông số động cơ điển hình có thể được đặt để tránh các điều kiện quan trọng của động cơ DC. Tải có thể được bảo vệ bằng cách giới hạn các giá trị tối đa cho tốc độ, mô-men xoắn và gia tốc. Giai đoạn đầu ra được bảo vệ chống quá tải và ngắn mạch. Bus Terminals chứa hai kênh cho biết trạng thái tín hiệu của chúng bằng điốt phát sáng. Các đèn LED cho phép chẩn đoán địa phương nhanh chóng.

Thông số kỹ thuật	KL2552
Công nghệ	Công nghệ truyền động nhỏ gọn
Loại tải	Động cơ bàn chải DC, cảm ứng
Số lượng kênh	2
Số lượng kết quả đầu ra	1 x động cơ DC trên mỗi kênh
Số lượng đầu vào	1 x vị trí kết thúc, 1 x bộ mã hóa trên mỗi kênh
Công nghệ kết nối	kết nối động cơ trực tiếp
Cung cấp điện áp điện tử	24 V DC (thông qua các tiếp điểm nguồn)
Cung cấp điện áp	8... 48 V DC (bên ngoài)
Tối đa dòng điện đầu ra	2 x 5 A (chống ngắn mạch, chống quá tải nhiệt cho cả hai kênh cùng nhau)
Nghị quyết	Tối đa 10 bit hiện tại, tốc độ 16 bit
Tín hiệu đầu vào bộ mã hóa	5... 24 V DC, thường là 5 mA, một đầu
Tần số xung	Tối đa 400.000 gia số/giây (với đánh giá gấp 4 lần)
Tiếp điểm công suất tiêu thụ hiện tại	kiểu. 50 mA
Tiêu thụ hiện tại K-bus	kiểu. 100 mA
Chiều rộng bit trong hình ảnh quy trình	48 đầu vào / đầu ra: dữ liệu 2 x 16 bit, điều khiển / trạng thái 2 x 8 bit
Cách ly điện	500 V (tiềm năng K-bus / trường)
Trọng lượng	xấp xỉ 100 g
Nhiệt độ hoạt động / bảo trì	0...+55 °C/-25...+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Chống rung / sốc	phù hợp với EN 60068-2-6 / EN 60068-2-27
Miễn nhiễm / phát xạ EMC	phù hợp với EN 61000-6-2 / EN 61000-6-4
Độ bảo vệ / cài đặt PoS.	IP20 / xem tài liệu
Hệ thống dây điện có thể cắm được	cho tất cả các Bus Terminals KSxxxx
Phê duyệt / nhãn	CE, UL

Dữ liệu nhà ở	KL-24-2x8pin	KS-24-2x8pin
Hình thức thiết kế	vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu	Vỏ thiết bị đầu cuối với mức dây có thể cắm được
Vật liệu	Polycarbonate
Kích thước (W x H x D)	24 mm x 100 mm x 68 mm
Lắp đặt	trên đường ray DIN 35 mm, phù hợp với EN 60715 có khóa
Gắn cạnh nhau bằng	khe cắm đôi và kết nối phím
Vạch	ghi nhãn của dòng BZxxx
Dây	Dây dẫn rắn (E), dây dẫn linh hoạt (F) và ferrule (A): truyền động lò xo bằng tuốc nơ vít
Mặt cắt kết nối	S: 0,08... 2,5 mm², st: 0,08 ... 2,5 mm², f*: 0,14 ... 1,5 mm²	S: 0,08... 1,5 mm², st: 0,08 ... 1,5 mm², f*: 0,14 ... 1,5 mm²
Mặt cắt ngang kết nối AWG	s: AWG 28... 14, st: AWG 28... 14, f*: AWG 26... 16	s: AWG 28... 16, st: AWG 28... 16, f*: AWG 26... 16
Chiều dài	8... 9 mm
Tiếp điểm nguồn tải hiện tại	I_{tối đa}: 10 A
