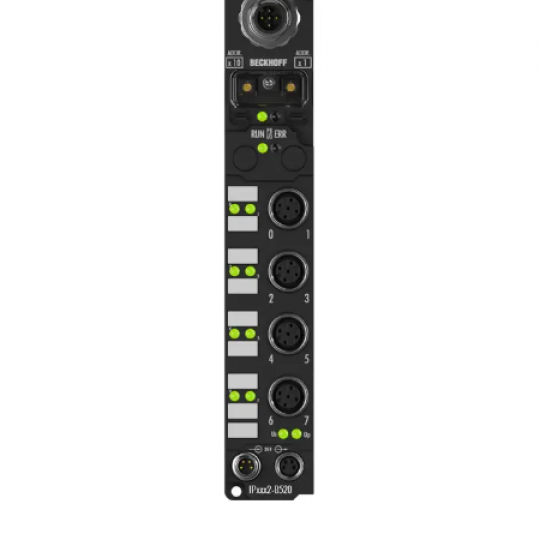

IP3312-B520 | Fieldbus Box, 4-channel analog input, DeviceNet, temperature, thermocouple, M12

Loại hộp Fieldbus: Hộp nhỏ gọn
Loại I/O: Đầu vào analog
Cắm: M12
Kênh: 4
Tín hiệu (analog): Cặp nhiệt điện (mV)
Độ phân giải tín hiệu (analog): 16 bit

Giá:
Liên hệ
Lượt xem:
222

Sản phẩm liên quan

Mô-đun đầu vào tương tự IP3312 cho phép bốn cặp nhiệt điện được kết nối trực tiếp. Mạch của mô-đun có thể vận hành các cảm biến cặp nhiệt điện bằng kỹ thuật 2 dây. Tuyến tính hóa trên phạm vi nhiệt độ đầy đủ được thực hiện với sự trợ giúp của bộ vi xử lý. Phạm vi nhiệt độ có thể được lựa chọn tự do. Các đèn LED lỗi cho biết dây bị đứt. Bù cho điểm lạnh được thực hiện thông qua phép đo nhiệt độ trong phích cắm kết nối. Điều này có nghĩa là các dây dẫn mở rộng tiêu chuẩn có thể được kết nối. IP3312 cũng có thể được sử dụng để đo mV.

Mô-đun khá linh hoạt, nhưng các giá trị mặc định được chọn theo cách mà trong hầu hết các trường hợp, không cần thiết phải thực hiện cấu hình. Bộ lọc đầu vào và thời gian chuyển đổi liên quan có thể được đặt trong một phạm vi rộng; Một số định dạng đầu ra dữ liệu có thể được chọn. Nếu được yêu cầu, các đầu vào có thể được thu nhỏ khác nhau. Giám sát giới hạn tự động cũng có sẵn. Tham số có thể được thực hiện thông qua fieldbus hoặc, sử dụng công cụ phần mềm KS2000, thông qua giao diện cấu hình. Các tham số được lưu trữ trong mô-đun. Để bù nhiệt độ, cần có phần tử Pt1000. Beckhoff cung cấp một đầu nối có bù nhiệt độ (ZS2000-3712).

Dữ liệu kỹ thuật đầu vào tương tự	IP3312-Bxxx
Số lượng đầu vào	4
Kết nối đầu vào	M12, loại vít
Phương thức kết nối	loại vít M12, kết nối 2 dây cho cặp nhiệt điện
Các loại cảm biến	loại J, K, L, B, E, N, R, S, T, U (loại cài đặt mặc định K), đo mV
Phạm vi đo	tùy thuộc vào loại cảm biến; giá trị đặt trước là loại K, -100...+1370 °C
Nghị quyết	0,1 °C mỗi chữ số
Sai số đo lường / độ không chắc chắn	< ±0,5% (so với giá trị quy mô đầy đủ)
Thời gian chuyển đổi	Xấp xỉ 250 ms, có thể cấu hình lên đến 70 ms
Điện áp danh định	24 V DC (-15 %/+20%)
Bộ lọc đầu vào	5 biến thể, có thể định cấu hình
Tiêu thụ hiện tại từ US (không có dòng cảm biến)	Xem tài liệu
Kết nối nguồn điện	Cung cấp: 1 x ổ cắm đực M8, 4 chân; kết nối hạ nguồn: 1 x ổ cắm cái M8, 4 chân
Chiều rộng bit trong hình ảnh quy trình	Đầu vào: Dữ liệu 4 x 16 bit, tùy chọn: Điều khiển / trạng thái 4 x 8 bit
Cách ly điện	kênh / điện áp điều khiển: 500 V, giữa các kênh: không, điện áp điều khiển / fieldbus: phụ thuộc vào hệ thống bus

Thông số kỹ thuật	IP3312-B520
Mô-đun mở rộng	–
Tín hiệu ngoại vi kỹ thuật số	theo loại I/O
Tín hiệu ngoại vi tương tự	theo loại I/O
Loại DeviceNet	theo loại I/O
Khả năng cấu hình	thông qua KS2000 hoặc bộ điều khiển (nhắn tin rõ ràng)
Tốc độ truyền dữ liệu	Tự động phát hiện lên đến 500 kbaud
Giao diện Bus	1 x phích cắm M12, 5 chân
Phương tiện truyền dữ liệu	Cáp đồng được che chắn, có nguồn điện, thường là 2 x 2 x 0,25 mm²
Cung cấp điện	điện áp điều khiển: 24 V DC (-15% / + 20%); tải điện áp: theo loại I / O
Kết nối nguồn điện	Cung cấp: 1 x ổ cắm đực M8, 4 chân; kết nối hạ nguồn: 1 x ổ cắm cái M8, 4 chân
Hộp cung cấp hiện tại	45 mA + mức tiêu thụ hiện tại của cảm biến, tối đa 0,5 A
Dòng điện phụ trợ	theo loại I/O
Cách ly điện	điện áp điều khiển / fieldbus: 500 V, điện áp điều khiển / đầu vào hoặc đầu ra: theo loại I / O
Khoảng cách giữa các trạm	500 m 250 m 100 m
Các loại giao tiếp I/O	bit nhấp nháy, Polling, theo chu kỳ, thay đổi trạng thái
Nhiệt độ hoạt động / bảo trì	0...+55 °C/-25...+85 °C
Chống rung / sốc	phù hợp với EN 60068-2-6 / EN 60068-2-27
Miễn nhiễm / phát xạ EMC	phù hợp với EN 61000-6-2 / EN 61000-6-4
Độ bảo vệ / cài đặt PoS.	IP65/66/67 (phù hợp với EN 60529) / biến
Phê duyệt / Nhãn	CE, UL

Dữ liệu nhà ở	Nhà ở tiêu chuẩn
Kích thước (W x H x D)	30 mm x 175 mm x 26,5 mm
Vật liệu	PA6 (polyamide)
Lắp đặt	2 lỗ cố định đường kính 3,5 mm cho M3
