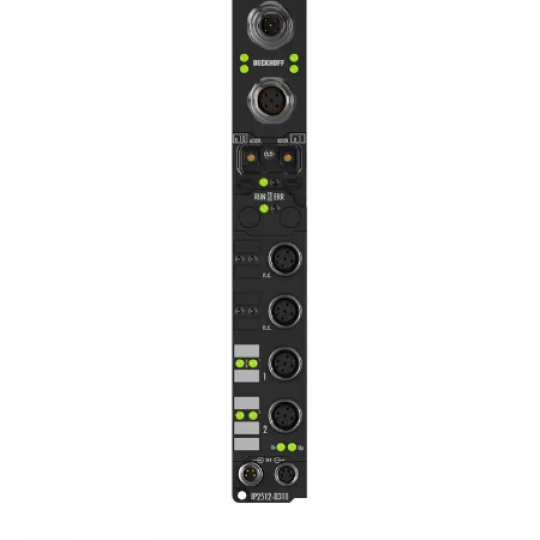

Đầu ra của mô-đun IP2512 cung cấp phiên bản điều chế độ rộng xung của tín hiệu nhị phân. Tỷ lệ khóa được quy định bởi giá trị 10 bit từ bộ phận tự động hóa. Đầu ra được bảo vệ chống quá tải và ngắn mạch. Ngoài chế độ hoạt động PWM, các đầu ra cũng có thể được điều chế tần số hoặc được sử dụng để điều khiển động cơ bước với các xung và hướng được chỉ định. Mô-đun chứa hai kênh cho biết trạng thái của chúng bằng điốt phát sáng. Các đèn LED được điều khiển kịp thời với các đầu ra và hiển thị tỷ lệ khóa bằng độ sáng của chúng.
| Dữ liệu kỹ thuật đầu ra kỹ thuật số |
IP2512-Bxxx |
| Số lượng kết quả đầu ra |
2 |
| Kết nối đầu ra |
M12, loại vít |
| Loại tải |
ohmic, quy nạp |
| Điện áp đầu ra danh định |
24 V DC (-15 %/+20%) |
| Tối đa dòng điện đầu ra |
2,5 A trên mỗi kênh, chống ngắn mạch riêng lẻ |
| Tiêu thụ hiện tại từ US (không có dòng cảm biến) |
Xem tài liệu |
| Kênh lên / xuống |
24 V DC, 0,5 A, chống ngắn mạch |
| Tần số cơ sở |
8 Hz... 40 kHz, mặc định: 250 Hz |
| Yếu tố nhiệm vụ |
0... 100% (T ON > 750 ns, TOFF > 500 ns) |
| Nghị quyết |
Tối đa 10 bit |
| Diode tự do (đầu ra) |
Có |
| Kết nối nguồn điện |
Cung cấp: 1 x ổ cắm nam M8, 4 chân; kết nối xuôi dòng: 1 x ổ cắm nữ M8, 4 chân |
| Chiều rộng bit trong hình ảnh quy trình |
48 đầu vào/đầu ra: 2 x 16 bit dữ liệu + 2 x 8 bit trạng thái |
| Cách ly điện |
Kênh / Điện áp điều khiển: Không, giữa các kênh: Không, điện áp điều khiển / fieldbus: phụ thuộc vào hệ thống bus |
| Thông số kỹ thuật |
IP2512-B310 |
| Khả năng cấu hình |
thông qua KS2000 hoặc bộ điều khiển, các phần mở rộng DP-V1 được hỗ trợ |
| Tốc độ truyền dữ liệu |
tự động phát hiện lên đến 12 Mbaud |
| Giao diện Bus |
1 x ổ cắm M12, 5 chân, mã B |
| Phương tiện truyền dữ liệu |
Cáp đồng được che chắn, 2 x 0,25 mm² |
| Cung cấp điện |
điện áp điều khiển: 24 V DC (-15% / + 20%); tải điện áp: theo loại I / O |
| Kết nối nguồn điện |
Cung cấp: 1 x ổ cắm nam M8, 4 chân; kết nối xuôi dòng: 1 x ổ cắm nữ M8, 4 chân |
| Hộp cung cấp hiện tại |
85 mA + mức tiêu thụ hiện tại của cảm biến, tối đa 0,5 A |
| Dòng điện phụ trợ |
theo loại I/O |
| Cách ly điện |
điện áp điều khiển / fieldbus: không, điện áp điều khiển / đầu vào hoặc đầu ra: theo loại I / O |
| Thời gian truyền dữ liệu |
Xấp xỉ 0,5 ms với 10 trạm mỗi trạm với 32 bit đầu vào và đầu ra |
| Nhiệt độ hoạt động / bảo trì |
0...+55 °C/-25...+85 °C |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP65/66/67 (phù hợp với EN 60529) / biến |
| Phê duyệt / Nhãn |
CE, UL |
| Dữ liệu nhà ở |
Nhà ở tiêu chuẩn |
| Kích thước (W x H x D) |
30 mm x 175 mm x 26,5 mm |
| Vật liệu |
PA6 (polyamide) |
| Lắp đặt |
2 lỗ cố định đường kính 3,5 mm cho M3 |
