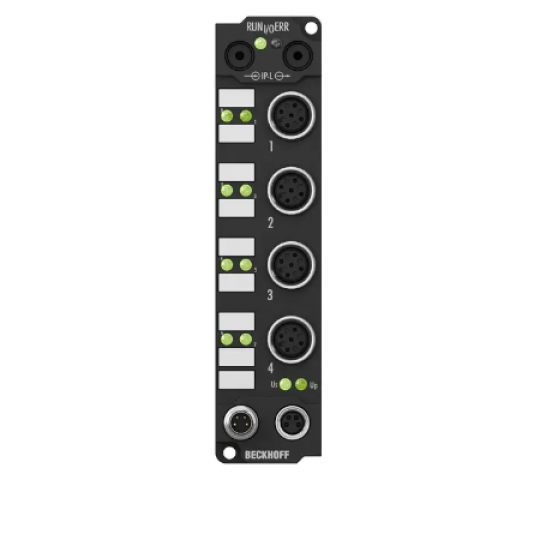

IE3312 | Extension Box, 4-channel analog input, temperature, thermocouple, M12

Dòng sản phẩm: Hộp Fieldbus
Tín hiệu (analog): Cặp nhiệt điện (mV)
Kênh: 4
Độ phân giải tín hiệu (analog): 16 bit

Giá:
Liên hệ
Lượt xem:
263

Sản phẩm liên quan

Mô-đun đầu vào tương tự IE3312 cho phép bốn cặp nhiệt điện được kết nối trực tiếp. Mạch của mô-đun có thể vận hành các cảm biến cặp nhiệt điện bằng kỹ thuật 2 dây. Tuyến tính hóa trên phạm vi nhiệt độ đầy đủ được thực hiện với sự trợ giúp của bộ vi xử lý. Phạm vi nhiệt độ có thể được lựa chọn tự do. Các đèn LED lỗi cho biết dây bị đứt. Bù cho điểm lạnh được thực hiện thông qua phép đo nhiệt độ trong phích cắm kết nối. Điều này có nghĩa là các dây dẫn mở rộng tiêu chuẩn có thể được kết nối. IE3312 cũng có thể được sử dụng để đo mV.

Mô-đun khá linh hoạt, nhưng các giá trị mặc định được chọn theo cách mà trong hầu hết các trường hợp, không cần thiết phải thực hiện cấu hình. Bộ lọc đầu vào và thời gian chuyển đổi liên quan có thể được đặt trong một phạm vi rộng; Một số định dạng đầu ra dữ liệu có thể được chọn. Nếu được yêu cầu, các đầu vào có thể được thu nhỏ khác nhau. Giám sát giới hạn tự động cũng có sẵn. Tham số có thể được thực hiện thông qua fieldbus hoặc sử dụng công cụ phần mềm KS2000 thông qua giao diện cấu hình Coupler Box. Các tham số được lưu trữ trong mô-đun. Để bù nhiệt độ, cần có phần tử Pt1000. Beckhoff cung cấp một đầu nối có bù nhiệt độ (ZS2000-3712).

Thông số kỹ thuật	IE3312
Số lượng đầu vào	4
Phương thức kết nối	Ổ cắm M12, kết nối 2 dây cho cặp nhiệt điện
Các loại cảm biến	loại J, K, L, B, E, N, R, S, T, U (loại cài đặt mặc định K), đo mV
Phạm vi đo	tùy thuộc vào loại cảm biến; giá trị đặt trước là loại K, -100 ...+ 1370 °C
Nghị quyết	0,1 °C mỗi chữ số
Sai số đo lường / độ không chắc chắn	< ±0,5% (so với giá trị quy mô đầy đủ)
Thời gian chuyển đổi	Xấp xỉ 250 ms, có thể cấu hình lên đến 70 ms
Điện áp danh định	24 V DC (-15% / + 20%)
Bộ lọc đầu vào	5 biến thể, có thể định cấu hình
Tiêu thụ hiện tại từ US (không có dòng cảm biến)	40 mA
Kết nối nguồn điện	Cung cấp: 1 x ổ cắm đực M8, 4 chân, mã A; kết nối hạ nguồn: 1 x ổ cắm cái M8, 4 chân, mã hóa A
Chiều rộng bit trong hình ảnh quy trình	Đầu vào: Dữ liệu 4 x 16 bit (tùy chọn điều khiển / trạng thái 4 x 8 bit)
Cách ly điện	kênh / điện áp điều khiển: 500 V, giữa các kênh: không, điện áp điều khiển / fieldbus: có, qua IP-Link
Nhiệt độ hoạt động / bảo trì	0...+55°C/-25...+85°C
Chống rung / sốc	phù hợp với EN 60068-2-6 / EN 60068-2-27
Miễn nhiễm / phát xạ EMC	phù hợp với EN 61000-6-2 / EN 61000-6-4
Độ bảo vệ / cài đặt PoS.	IP65/66/67 (phù hợp với EN 60529) / biến
Phê duyệt / Nhãn	CE, UL

Dữ liệu nhà ở	Hộp mở rộng
Kích thước (W x H x D)	30 mm x 126 mm x 26,5 mm
Vật liệu	PA6 (polyamide)
Lắp đặt	2 lỗ cố định đường kính 3,5 mm cho M3
