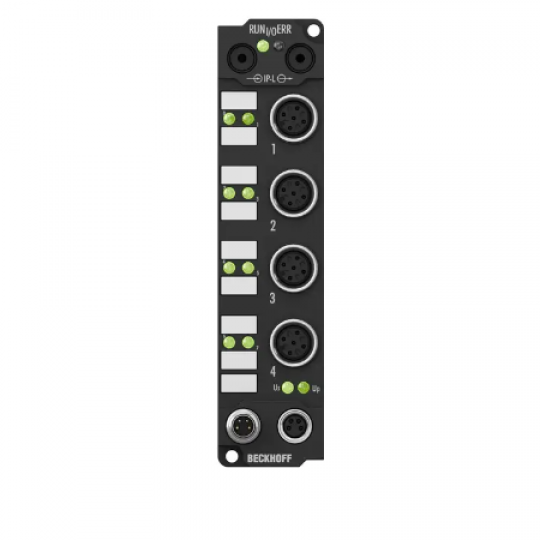

Mô-đun đầu vào tương tự IE3102 xử lý tín hiệu trong phạm vi từ -10 đến +10 V. Điện áp được số hóa đến độ phân giải 16 bit và được truyền, cách ly điện, đến thiết bị tự động hóa cấp cao hơn. Bốn kênh đầu vào có đầu vào khác biệt và có điện thế đất bên trong. Điện áp phụ được áp dụng (có thể là bất kỳ giá trị nào lên đến 30 V DC) được đưa qua để cung cấp cho cảm biến. Do đó, có thể, ví dụ, để cung cấp một chiết áp đo với 10 V DC từ một nguồn điện áp bên ngoài.
Mô-đun khá linh hoạt, nhưng cài đặt mặc định đã được chọn theo cách mà trong hầu hết các trường hợp, không cần thiết phải thực hiện cấu hình. Bộ lọc đầu vào và thời gian chuyển đổi liên quan có thể được đặt trong một phạm vi rộng; Một số định dạng đầu ra dữ liệu có thể được chọn. Nếu được yêu cầu, các đầu vào có thể được thu nhỏ khác nhau. Giám sát giới hạn tự động cũng có sẵn. Tham số có thể được thực hiện thông qua fieldbus hoặc sử dụng công cụ phần mềm KS2000.
| Thông số kỹ thuật |
IE3102 |
| Số lượng đầu vào |
4 |
| Kết nối đầu vào |
M12, loại vít |
| Điện áp tín hiệu |
-10/0...+10 V |
| Nội kháng |
> 100 kΩ |
| Điện áp chế độ chung UCM |
tối đa 35 V |
| Độ phân giải |
16 bit (cho 0... Dải 10 V: độ phân giải 15 bit) |
| Sai số đo lường / độ không chắc chắn |
< ±0,3% (so với giá trị thang đo đầy đủ) |
| Thời gian chuyển đổi |
250 ms, có thể định cấu hình thành 5 ms |
| Điện áp danh định |
24 V DC (-15% / + 20%) |
| Bộ lọc đầu vào |
Cấu hình |
| Cung cấp cảm biến |
từ điện áp cung cấp tải UP |
| Tiêu thụ hiện tại từ US (không có dòng cảm biến) |
55 mA |
| Kết nối nguồn điện |
Cung cấp: 1 x ổ cắm đực M8, 4 chân, mã A; kết nối xuôi dòng: 1 x ổ cắm cái M8, 4 chân, mã hóa A |
| Chiều rộng bit trong hình ảnh quy trình |
Đầu vào: Dữ liệu 4 x 16 bit (tùy chọn điều khiển / trạng thái 4 x 8 bit) |
| Cách ly điện |
kênh / điện áp điều khiển: 500 V, giữa các kênh: không, điện áp điều khiển / fieldbus: có, qua IP-Link |
| Nhiệt độ hoạt động / bảo trì |
0...+55°C/-25...+85°C |
| Chống rung / sốc |
phù hợp với EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm / phát xạ EMC |
phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Độ bảo vệ / cài đặt PoS. |
IP65/66/67 (phù hợp với EN 60529) / biến |
| Phê duyệt / Nhãn |
CE, UL |
| Dữ liệu nhà ở |
Hộp mở rộng |
| Kích thước (W x H x D) |
30 mm x 126 mm x 26,5 mm |
| Vật liệu |
PA6 (polyamide) |
| Lắp đặt |
2 lỗ cố định đường kính 3,5 mm cho M3 |
