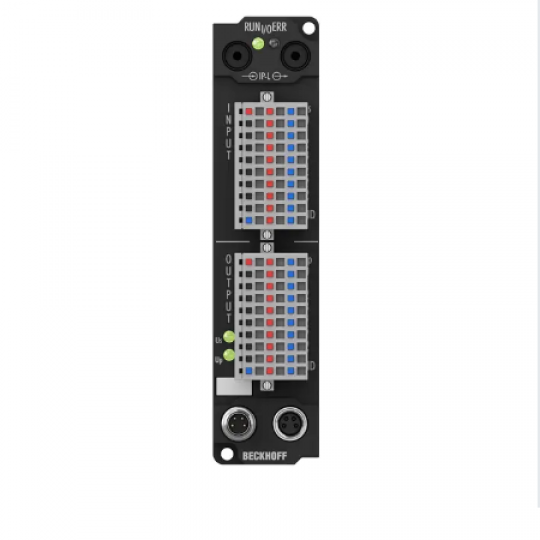

IE2403 | Extension Box, 8-channel digital input + 8-channel digital output, 24 V DC, 3 ms, 0.5 A, IP20 connector

Dòng sản phẩm: Hộp Fieldbus
Giao tiếp: Liên kết IP
Đầu cắm: Đầu nối IP20
Kênh: 16
Mức tín hiệu: 24 V DC
Bộ lọc (kỹ thuật số): kiểu 3,0 ms.
Dòng điện đầu ra: 0,5 A

Giá:
Liên hệ
Lượt xem:
244

Sản phẩm liên quan

Mô-đun I / O IE2403 kỹ thuật số có mười sáu kênh với tám đầu vào và tám đầu ra. Do đó, thiết bị có thể được điều chỉnh linh hoạt theo yêu cầu của ứng dụng. Các đầu ra xử lý dòng tải lên đến 0,5 A, chống ngắn mạch và được bảo vệ chống lại cực nghịch đảo. Đối với các đầu nối kết nối tín hiệu với hệ thống tải lò xo được sử dụng, tùy chọn có sẵn với 1 hoặc 3 chân. Mô-đun được cung cấp mà không cần đầu nối.

Dữ liệu kỹ thuật, đầu vào/đầu ra kỹ thuật số	IE2403
Số lượng kênh	8 đầu vào + 8 đầu ra
Kết nối đầu vào / đầu ra	đầu nối với hệ thống lò xo
Bộ lọc đầu vào	3.0 mili giây
Điện áp tín hiệu "0"	-3...+5 V
Điện áp tín hiệu "1"	11… Dòng điện đầu vào 30 V, 6 mA (EN 61131-2, loại 2)
Cung cấp cảm biến	từ điện áp điều khiển, tối đa 0,5 A, tổng cộng chống ngắn mạch
Loại tải	ohmic, quy nạp, tải đèn
Điện áp tải định mức	24 V DC (-15% / + 20%)
Tối đa dòng điện đầu ra	tối đa 0,5 A trên mỗi kênh, chống ngắn mạch riêng lẻ
Dòng ngắn mạch	kiểu. 1.5 Một
Dòng điện phụ trợ	thường 20 mA trên mỗi kênh
Tiêu thụ hiện tại từ US (không có dòng cảm biến)	25 mA
Kết nối nguồn điện	Cung cấp: 1 x ổ cắm đực M8, 4 chân, mã A; kết nối hạ nguồn: 1 x ổ cắm cái M8, 4 chân, mã hóa A
Chiều rộng bit trong hình ảnh quy trình	8 đầu vào + 8 đầu ra
Cách ly điện	kênh / điện áp điều khiển: không, giữa các kênh: không, điện áp điều khiển / fieldbus: có, qua IP-Link
Nhiệt độ hoạt động / bảo trì	0...+55°C/-25...+85°C
Chống rung / sốc	phù hợp với EN 60068-2-6 / EN 60068-2-27
Miễn nhiễm / phát xạ EMC	phù hợp với EN 61000-6-2 / EN 61000-6-4
Độ bảo vệ / cài đặt PoS.	IP20 / biến
Phê duyệt / Nhãn	CE, UL

Dữ liệu nhà ở	Hộp mở rộng
Kích thước (W x H x D)	30 mm x 126 mm x 26,5 mm
Vật liệu	PA6 (polyamide)
Lắp đặt	2 lỗ cố định đường kính 3,5 mm cho M3
