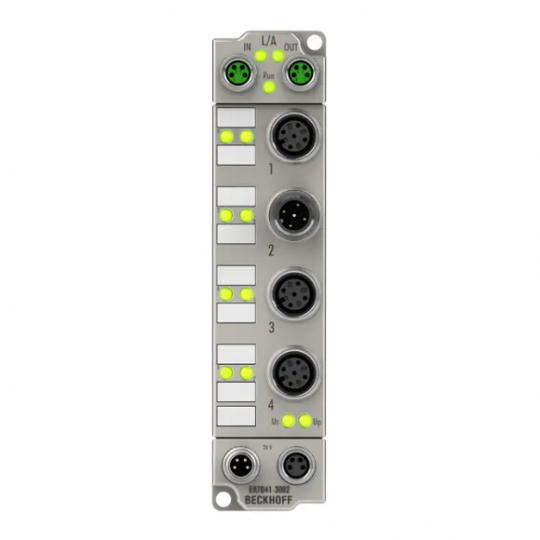

ER7041-3002 | Hộp EtherCAT, giao diện chuyển động 1 kênh, động cơ bước, 48 V DC, 5 A, dành cho các ứng dụng tốc độ cao, M12, với bộ mã hóa gia tăng, đúc kẽm

Hộp EtherCAT ER7041-3002 được thiết kế để kết nối trực tiếp các động cơ bước khác nhau. Các giai đoạn đầu raPWM cho hai cuộn dây động cơ bao trùm phạm vi điện áp và dòng điện rộng. ER7041-3002 có thể được điều chỉnh cho phù hợp với động cơ và ứng dụng bằng cách thay đổi một vài thông số. Bước vi mô 256 lần đảm bảo vận hành động cơ đặc biệt yên tĩnh và chính xác. Việc kết nối bộ mã hóa gia tăng cho phép thực hiện trục servo đơn giản. Hai đầu vào kỹ thuật số và đầu ra kỹ thuật số 0,5 A cho phép kết nối các công tắc cuối và phanh động cơ.

Cấu hình dựa trên phần cứng và phần mềm làm cho mô-đun động cơ bước đặc biệt phù hợp với các ứng dụng chịu sự vận hành của động cơ không ổn định do sự cộng hưởng tự nhiên của động cơ và khối lượng chuyển động.

Các mô-đun Hộp EtherCAT có vỏ đúc bằng kẽm sẵn sàng để sử dụng trong môi trường công nghiệp và quy trình khắc nghiệt. Ví dụ, với thiết kế kín hoàn toàn và bề mặt kim loại, dòng ER lý tưởng cho các ứng dụng yêu cầu khả năng chịu tải nâng cao và bảo vệ chống lại vết hàn.

Giá:
Liên hệ
Lượt xem:
229

Yêu cầu báo giá

Sản phẩm liên quan

Thông số kỹ thuật	ER7041-3002
Giao thức	EtherCAT
Giao diện xe buýt	2 x ổ cắm M8, 4 chân, mã hóa a, được che chắn
Số lượng đầu ra	1 động cơ bước, 1 đầu ra kỹ thuật số 24 V DC
Số lượng đầu vào	2 đầu vào kỹ thuật số, hệ thống mã hóa (bộ mã hóa 24 V DC)
Phương thức kết nối	Ổ cắm M12, 5 chân, mã hóa a
Loại tải	Động cơ bước 2 pha (đơn cực/lưỡng cực)
Định mức điện áp	8…48 V DC
Sản lượng hiện tại	Dòng điện cực đại 2 x 3,5 A, 2 x 5 A (chứng minh quá tải và ngắn mạch)
Đồng hồ phân phối	Đúng
Tần số bước	có thể cấu hình lên tới 8000 bước đầy đủ/giây
Mẫu bước	Bước vi mô 256 lần
Tần số điều khiển hiện tại	năng động
Đèn LED chẩn đoán	lỗi pha A và B, mất bước/trì trệ, cấp nguồn, kích hoạt
Nghị quyết	khoảng 5000 vị trí (mỗi vòng quay, tùy thuộc vào loại động cơ và bộ mã hóa)
Cách ly điện	500 V
Mức tiêu thụ hiện tại từ Mỹ	120 mA
Tính năng đặc biệt	cho các ứng dụng tốc độ cao, điều khiển khoảng cách di chuyển, đầu vào bộ mã hóa, chỉ báo tải, cấp nguồn cho động cơ qua phích cắm
Nhiệt độ vận hành/bảo quản	-25…+60°C/-40…+85°C
Cân nặng	khoảng 265 g
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4
Bảo vệ. xếp hạng/vị trí cài đặt.	IP65/66/67 (tuân theo EN 60529)/biến
Phê duyệt/đánh dấu	CN

Dữ liệu nhà ở	8 x M8, 4 x M12
Kích thước (W x H x D)	30 mm x 126 mm x 26,5 mm
Vật liệu	đúc kẽm
Cài đặt	2 lỗ cố định đường kính 3.5 mm cho M3
