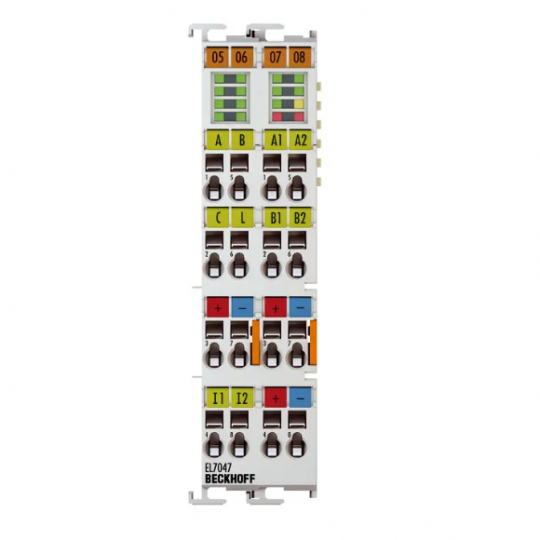

EL7047 | EtherCAT Terminal, giao diện chuyển động 1 kênh, động cơ bước, 48 V DC, 5 A, điều khiển vector, với bộ mã hóa gia tăng

Công nghệ

công nghệ truyền động nhỏ gọn

Phương thức kết nối

kết nối động cơ trực tiếp + phản hồi

Số lượng đầu vào

2 x vị trí cuối, 1 x bộ mã hóa

Loại tải

Động cơ bước 2 pha (đơn cực/lưỡng cực)

Số lượng đầu ra

1 x động cơ bước, 1 x phanh động cơ

Cung cấp điện áp điện tử

24 V DC (thông qua tiếp điểm nguồn)

Nguồn điện áp cung cấp

8…48 V DC (bên ngoài)

Sản lượng hiện tại

tối đa. 5,0 A

Tăng hiệu suất

có, thông qua hộp quạt ZB8610

Dòng điện đầu ra với ZB8610

tối đa. 6,5 A

Tần số bước

có thể cấu hình lên tới 16.000 bước đầy đủ/giây

Mẫu bước

Bước vi mô 64 lần

Tần số điều khiển hiện tại

khoảng 30 kHz

Nghị quyết

khoảng 5000 vị trí trong typ. ứng dụng (mỗi vòng quay)

Tín hiệu đầu vào bộ mã hóa

5…24 V DC, kiểu. 5 mA, một đầu

Kết nối bộ mã hóa

A, B, C, cổng/chốt

Tần số đầu vào

tối đa. 400.000 số gia/giây (với đánh giá 4 lần)

Danh bạ nguồn tiêu thụ hiện tại

gõ. 50 mA

Mức tiêu thụ hiện tại E-bus

gõ. 140 mA

Đồng hồ phân phối

Đúng

Tính năng đặc biệt

điều khiển khoảng cách di chuyển, đầu vào bộ mã hóa, điều khiển vector

Cách ly điện

500 V (E-bus/điện thế trường)

Độ ẩm tương đối

95%, không ngưng tụ

Cân nặng

khoảng 90 g

Nhiệt độ vận hành/bảo quản

0…+55°C/-25…+85°C

Miễn nhiễm/phát xạ EMC

phù hợp với EN 61000-6-2/EN 61000-6-4

Chống rung/sốc

phù hợp với EN 60068-2-6/EN 60068-2-27

Bảo vệ. xếp hạng/vị trí cài đặt.

IP20/xem tài liệu

Hệ thống dây điện có thể cắm được

cho tất cả các thiết bị đầu cuối ESxxxx

Phê duyệt/đánh dấu

CE, UL

Mẫu thiết kế

vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu

Vật liệu

polycacbonat

Kích thước (W x H x D)

24 mm x 100 mm x 68 mm

Cài đặt

trên thanh ray DIN 35 mm, phù hợp với EN 60715 có khóa

Gắn cạnh nhau bằng phương pháp

khe cắm đôi và kết nối phím

Đánh dấu

ghi nhãn dòng BZxxx

Đấu dây

(các) dây dẫn đặc, dây dẫn mềm (st) và ống sắt (f): truyền động bằng lò xo bằng tuốc nơ vít

Mặt cắt kết nối

s*: 0,08…2,5 mm 2,
st*: 0,08…2,5 mm 2,
f*: 0,14…1,5 mm 2

Mặt cắt kết nối AWG

s*: AWG28…14,
st*: AWG28…14,
f*: AWG26…16

Tước chiều dài

8…9mm

Danh bạ nguồn tải hiện tại

Tôi _{tối đa} : 10 A
