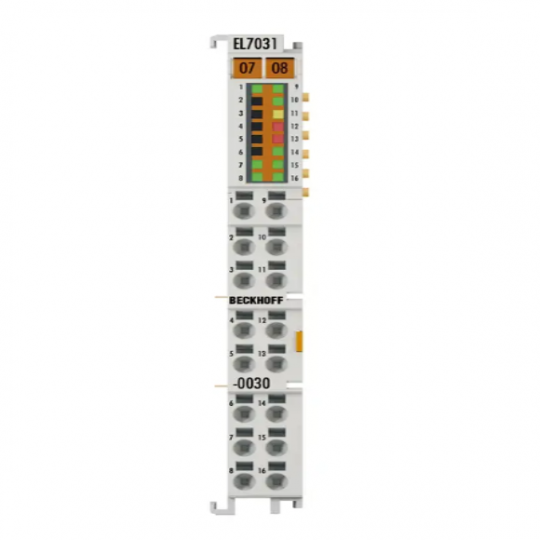

EL7031-0030 | Thiết bị đầu cuối EtherCAT, giao diện chuyển động 1 kênh, động cơ bước, 24 V DC, 2,8 A

Thiết bị đầu cuối EtherCAT EL7031-0030 được thiết kế để kết nối trực tiếp với Động cơ bước trong dải công suất thấp lên tới 2,8 A. Giai đoạn đầu ra của động cơ bước nhỏ gọn được cung cấp trong Thiết bị đầu cuối EtherCAT cùng với hai đầu vào tương tự (0…10 V/12 bit ). Thông qua tham số hóa, EL7031-0030 có thể được điều chỉnh theo yêu cầu của động cơ và ứng dụng. Bước vi mô 64 lần đảm bảo vận hành động cơ đặc biệt yên tĩnh và chính xác.

Kết hợp với động cơ bước tương ứng, EL7031-0030 đại diện cho giải pháp truyền động nhỏ gọn tiết kiệm chi phí.

Giá:
Liên hệ
Lượt xem:
310

Yêu cầu báo giá

Sản phẩm liên quan

Thông số kỹ thuật	EL7031-0030
Công nghệ	công nghệ truyền động nhỏ gọn
Phương thức kết nối	kết nối động cơ trực tiếp
Số lượng đầu vào	2 x đầu vào analog (0…10 V/12 bit)
Loại tải	Động cơ bước 2 pha (đơn cực/lưỡng cực)
Số kênh	1
Số lượng đầu ra	1 x động cơ bước
Cung cấp điện áp điện tử	24 V DC (thông qua tiếp điểm nguồn)
Sản lượng hiện tại	2,8 A
Tần số bước	có thể cấu hình lên tới 8000 bước đầy đủ/giây
Mẫu bước	Bước vi mô 64 lần
Tần số điều khiển hiện tại	khoảng 25 kHz
Nghị quyết	khoảng 5000 vị trí trong typ. ứng dụng (mỗi vòng quay)
Danh bạ nguồn tiêu thụ hiện tại	gõ. 30 mA + dòng điện động cơ
Mức tiêu thụ hiện tại E-bus	gõ. 120 mA
Đồng hồ phân phối	Đúng
Tính năng đặc biệt	kiểm soát khoảng cách di chuyển, 2 đầu vào analog
Cách ly điện	500 V (E-bus/điện thế trường)
Độ ẩm tương đối	95%, không ngưng tụ
Cân nặng	khoảng 50g
Nhiệt độ vận hành/bảo quản	0…+55°C/-25…+85°C
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Bảo vệ. xếp hạng/vị trí cài đặt.	IP20/xem tài liệu
Hệ thống dây điện có thể cắm được	–
Phê duyệt/đánh dấu	CE, UL

Dữ liệu nhà ở	EL-12-16pin
Mẫu thiết kế	Vỏ HD (Mật độ cao) có đèn LED tín hiệu
Vật liệu	polycacbonat
Kích thước (W x H x D)	12 mm x 100 mm x 68 mm
Cài đặt	trên thanh ray DIN 35 mm, phù hợp với EN 60715 có khóa
Gắn cạnh nhau bằng phương pháp	khe cắm đôi và kết nối phím
Đánh dấu	ghi nhãn dòng BZxxx
Đấu dây	(các) dây dẫn rắn: kỹ thuật cắm trực tiếp; dây dẫn sợi mịn (st) và ống sắt (f): truyền động bằng lò xo bằng tuốc nơ vít
Mặt cắt kết nối	s: 0,08…1,5 mm 2, st: 0,25…1,5 mm 2, f*: 0,14…0,75 mm 2
Mặt cắt kết nối AWG	s: AWG28…16, st: AWG22…16, f*: AWG26…19
Tước chiều dài	8…9mm
Danh bạ nguồn tải hiện tại	Tôi _{tối đa} : 10 A

*s: dây đặc; st: dây bện; f: với ferrule
