EK1101-0010 | Bộ ghép nối EtherCAT có công tắc ID, Khoảng cách mở rộng

Mã sản phẩm: EK1101-0010
Hãng sản xuất: Beckhoff
Loại sản phẩm: EtherCAT Terminals
Chức năng chính: Kết nối I/O hệ thống
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ hóa đơn VAT
Kho: Còn Hàng

Giá:
1đ
Lượt xem:
437

Yêu cầu báo giá

Sản phẩm liên quan

EK1101-0010 | Bộ ghép nối EtherCAT có công tắc ID, Khoảng cách mở rộng

Name: EK1101-0010 | Bộ ghép nối EtherCAT có công tắc ID, Khoảng cách mở rộng
Brand: BECKHOFF
SKU: SP01927
Price: 1 VND
Availability: InStock
Rating: 4.4 (89 reviews)

1. Giới Thiệu EK1101-0010 Beckhoff EtherCAT Coupler

EtherCAT Coupler EK1101-0010 là liên kết giữa giao thức EtherCAT ở cấp fieldbus và ETherCAT Terminal. Bộ ghép nối chuyển đổi các bức điện tín truyền từ ETherCAT 100BASE-TX sang biểu diễn tín hiệu E-bus. Một trạm bao gồm một bộ ghép nối và bất kỳ số lượng Thiết bị đầu cuối EtherCAT nào được tự động phát hiện và hiển thị riêng lẻ trong hình ảnh quy trình.

2. Tính Năng EK1101-0010 Beckhoff EtherCAT Coupler

Công nghệ kết nối: 2 x ổ cắm RJ45
Chiều dài kết nối: lên đến 300 m
Ba khóa chuyển ID để triển khai các cấu trúc liên kết biến
Số lượng thiết bị đầu cuối EtherCAT trong toàn bộ hệ thống: lên đến 65.535

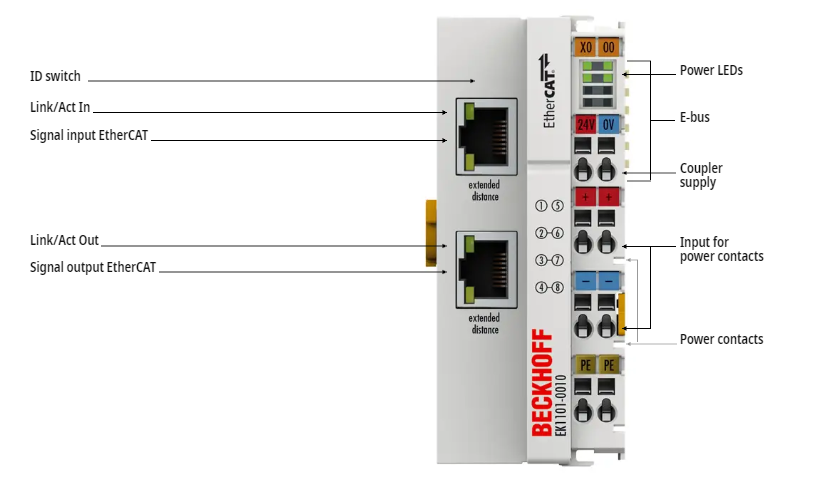

EK1101-0010 có hai ổ cắm RJ45 và ba công tắc ID thập lục phân. Giao diện Ethernet phía trên được sử dụng để kết nối bộ ghép nối với mạng; ổ cắm dưới phục vụ cho kết nối tùy chọn của các thiết bị EtherCAT khác trong cùng phân khúc. Với kết nối Khoảng cách Mở rộng, khoảng cách lên đến 300 m có thể đạt được giữa hai thiết bị Khoảng cách Mở rộng. Nếu chỉ có một kết nối được cấu hình cho Khoảng cách mở rộng, khoảng cách tối đa giữa các trạm là 100 m. Một nhóm các thành phần EtherCAT được gán một ID duy nhất thông qua các khóa chuyển ID thập lục phân. Nhóm này sau đó có thể được đặt tại bất kỳ vị trí nào trong mạng EtherCAT. Do đó, cấu trúc liên kết biến đổi có thể dễ dàng thực hiện. Ngoài ra, một điểm nối EtherCAT hoặc phần mở rộng EtherCAT có thể được sử dụng cho phần mở rộng hoặc để thiết lập cấu trúc liên kết đường hoặc sao.

Hệ thống và nguồn cung cấp trường, mỗi DC 24 V, được cung cấp trực tiếp tại bộ ghép nối. Các thiết bị đầu cuối EtherCAT đi kèm được cung cấp với dòng điện cần thiết để liên lạc từ điện áp hệ thống được cung cấp. Bộ ghép có thể cung cấp tối đa 5 V và 2 A. Nếu yêu cầu dòng điện cao hơn, các thiết bị đầu cuối cấp nguồn như EL9410 phải được tích hợp. Nguồn cung cấp trường được chuyển tiếp đến các thành phần I/O riêng lẻ thông qua các tiếp điểm nguồn có tối đa 10 A.

3. Thông tin kỹ thuật EK1101-0010 Beckhoff EtherCAT Coupler

Thông số kỹ thuật	EK1101-0010
Tác vụ trong hệ thống EtherCAT	ghép nối Thiết bị đầu cuối EtherCAT (ELxxxx) với mạng EtherCAT 100BASE-TX, với xác minh danh tính
Phương tiện truyền dữ liệu	Cáp Ethernet / EtherCAT (đồng, tối thiểu Cat.5, 4 dây, AWG22), được bảo vệ
Khoảng cách giữa các trạm	tối đa 300 m
Số lượng thiết bị đầu cuối EtherCAT	lên đến 65.534
Loại/số lượng tín hiệu ngoại vi	tối đa 4,2 GB điểm I/O địa chỉ
Số lượng ID có thể định cấu hình	4096
Protocol	EtherCAT
Trì hoãn	xấp xỉ 1 μs
Tốc độ truyền dữ liệu	100 Mbit / giây
Cấu hình	Không bắt buộc
Giao diện Bus	2 x RJ45
Cung cấp điện	24 V DC (-15% / + 20%)
Tiêu thụ hiện tại từ US	90 mA + (∑ dòng E-bus / 4)
Tiêu thụ hiện tại từ UP	tải
Nguồn cung hiện tại E-Bus	2000 mA
Tiếp điểm nguồn	tối đa 24 V DC / tối đa 10 A
Cách ly điện	500 V (tiếp xúc nguồn / điện áp cung cấp / Ethernet)
Trọng lượng	xấp xỉ 105 g
Nhiệt độ hoạt động / bảo trì	0...+55°C/-25...+85°C
Miễn dịch / phát xạ EMC	phù hợp với EN 61000-6-2 / EN 61000-6-4
Độ ẩm tương đối	95%, không ngưng tụ
Chống rung / sốc	phù hợp với EN 60068-2-6 / EN 60068-2-27
Độ bảo vệ / cài đặt PoS.	IP20 / biến
Phê duyệt / Nhãn	CE, UL
