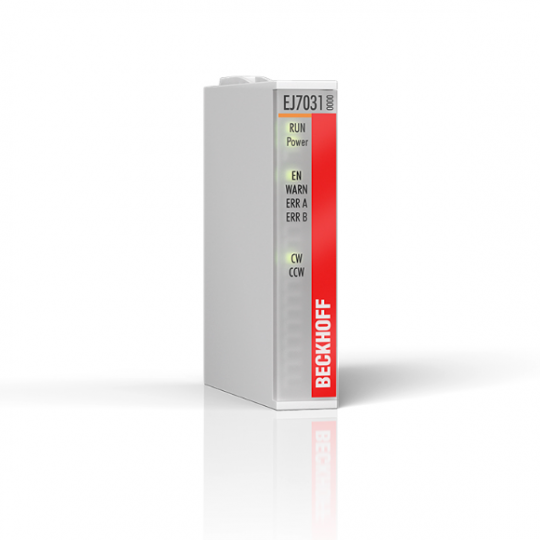

EJ7031 | Mô-đun plug-in EtherCAT, giao diện chuyển động 1 kênh, động cơ bước, 24 V DC, 1,5 A

Mô-đun plug-in EJ7031 EtherCAT được thiết kế để kết nối trực tiếp động cơ bước trong dải công suất thấp lên tới 1,5 A. Giai đoạn đầu ra của động cơ bước nhỏ gọn được cung cấp trong mô-đun cùng với hai đầu vào kỹ thuật số cho công tắc giới hạn. Thông qua việc tham số hóa, EJ7031 có thể được điều chỉnh phù hợp với động cơ được vận hành và các yêu cầu ứng dụng. Hoạt động đặc biệt trơn tru và chính xác của động cơ được đảm bảo bằng vi bước 64 lần.

Kết hợp với động cơ bước tương ứng, EJ7031 đại diện cho giải pháp truyền động nhỏ gọn và tiết kiệm chi phí.

Giá:
Liên hệ
Lượt xem:
322

Yêu cầu báo giá

Sản phẩm liên quan

Thông số kỹ thuật	EJ7031
Công nghệ	công nghệ truyền động nhỏ gọn
Phương thức kết nối	kết nối động cơ trực tiếp
Số lượng đầu vào	2 x vị trí cuối
Loại tải	Động cơ bước 2 pha (đơn cực/lưỡng cực)
Số kênh	1 động cơ bước, 2 đầu vào kỹ thuật số
Số lượng đầu ra	1 x động cơ bước (2 pha)
Cung cấp điện áp điện tử	24 V DC (thông qua bảng phân phối)
Nguồn điện áp cung cấp	24 V DC (thông qua bảng phân phối)
Sản lượng hiện tại	tối đa. 1,5 A (chống quá tải và ngắn mạch)
Tần số bước	1000, 2000, 4000 hoặc 8000 bước đầy đủ (có thể định cấu hình)
mẫu bước	Bước vi mô 64 lần
Tần số điều khiển hiện tại	khoảng 16 kHz
Nghị quyết	khoảng 5000 vị trí trong typ. ứng dụng (mỗi vòng quay)
Dòng điện phụ trợ	gõ. 30 mA + dòng động cơ
Mức tiêu thụ hiện tại E-bus	gõ. 140 mA
Đồng hồ phân phối	Đúng
Tính năng đặc biệt	kiểm soát khoảng cách di chuyển
Cách ly điện	500 V (E-bus/điện thế trường)
Độ ẩm tương đối	95%, không ngưng tụ
Cân nặng	khoảng 30 g
Nhiệt độ vận hành/bảo quản	0…+55 °C/-25…+85 °C
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Bảo vệ. xếp hạng/vị trí cài đặt.	IP20/xem tài liệu
Phê duyệt/đánh dấu	CE, UL

Dữ liệu nhà ở	EJ-12-16pin
Mẫu thiết kế	Mô-đun trình cắm I/O EtherCAT
Vật liệu	polycacbonat
Cài đặt	trên bảng phân phối tín hiệu
Mã hóa cơ học	Mô-đun plug-in EJ: các chân mã hóa dành riêng cho tín hiệu trên vỏ, bảng phân phối tín hiệu: các lỗ trên bảng mạch in
Khóa	chốt chốt trong bảng mạch cắt ra
Phương thức kết nối	đấu dây tại hiện trường: mức đấu dây dành riêng cho ứng dụng trên bảng phân phối tín hiệu, mô-đun trình cắm EJ: dải ổ cắm 2 x 20 chân
Kích thước (W x H x D)	12 mm x 66 mm x 55 mm
