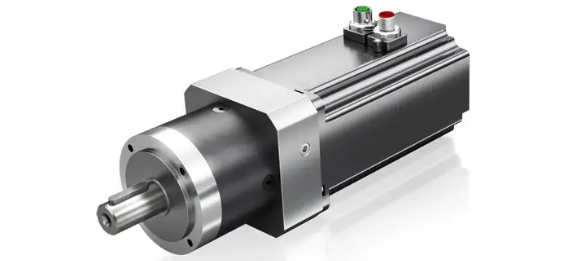

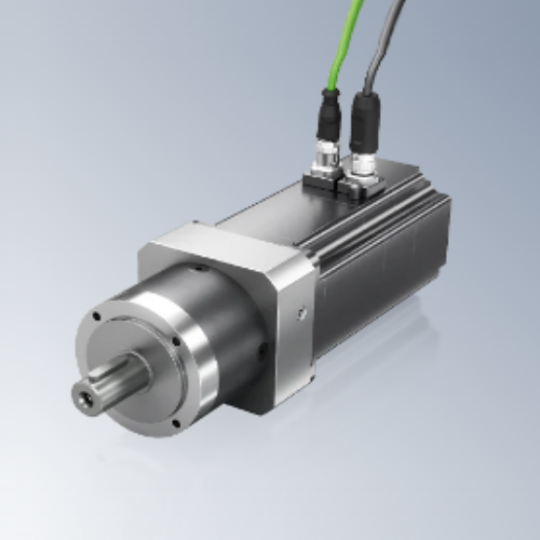

AG2250 | Bộ truyền động hành tinh cho động cơ bước và servo

Dòng AG2250 hoàn thiện phạm vi công nghệ truyền động nhỏ gọn, rẻ tiền. Các bộ giảm tốc đặc biệt thích hợp cho các ứng dụng cần có phản ứng ngược xoắn < 20 arcmin . Chúng được kết hợp tối ưu với tất cả các kích thước mặt bích của động cơ servo AM8100/AMI8100 (được phân phối) cũng như động cơ bước AS2000.

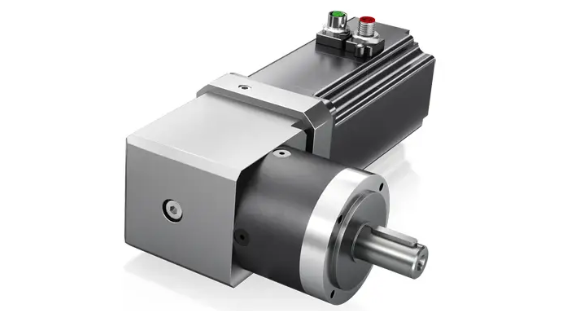

Tỷ lệ quán tính, mô men xoắn cần thiết và động cơ có thể sử dụng được sau đó có thể được tính toán rất thuận tiện trong TwinCAT bằng cách sử dụng TwinCAT 3 Motion Designer. Ngoài ra, công cụ còn kiểm tra chỉ trong một bước xem động cơ đã chọn có thể thích ứng với bộ truyền động hay không. Các bộ bánh răng hành tinh được lắp vào động cơ tương ứng trong nhà máy và được phân phối dưới dạng một bộ động cơ/bánh răng hoàn chỉnh. Dòng AG2250 cũng chứa các bánh răng hành tinh góc cạnh để gắn động cơ tiết kiệm không gian ở góc vuông.

Giá:
Liên hệ
Lượt xem:
458

Yêu cầu báo giá

Sản phẩm liên quan

AG2250-+PLE40 | Bộ bánh răng hành tinh cho động cơ servo quay, cỡ 40

Các biến thể sản phẩm	Mô-men xoắn đầu ra danh nghĩa	Tỉ số truyền	Tối đa. mô-men xoắn tăng tốc	Đối với kích thước mặt bích động cơ
AG2250-+PLE40-M01-3	11 Nm	3	17,5 Nm	F1 \| F2 \| N1
AG2250-+PLE40-M01-4	15 Nm	4	24 Nm	F1 \| F2 \| N1
AG2250-+PLE40-M01-5	14 Nm	5	22 Nm	F1 \| F2 \| N1
AG2250-+PLE40-M01-7	8,5 Nm	7	13,5 Nm	F1 \| F2 \| N1
AG2250-+PLE40-M01-8	6 Nm	số 8	10 Nm	F1 \| F2 \| N1
AG2250-+PLE40-M01-10	5 Nm	10	8 Nm	F1 \| F2 \| N1
AG2250-+PLE40-M02-12	20 Nm	12	32 Nm	F1 \| F2
AG2250-+PLE40-M02-15	18 Nm	15	29 Nm	F1 \| F2
AG2250-+PLE40-M02-16	20 Nm	16	32 Nm	F1 \| F2
AG2250-+PLE40-M02-20	20 Nm	20	32 Nm	F1 \| F2
AG2250-+PLE40-M02-25	18 Nm	25	29 Nm	F1 \| F2
AG2250-+PLE40-M02-32	20 Nm	32	32 Nm	F1 \| F2
AG2250-+PLE40-M02-40	18 Nm	40	29 Nm	F1 \| F2
AG2250-+PLE40-M02-64	7,5 Nm	64	12 Nm	F1 \| F2
AG2250-+PLE40-M03-60	20 Nm	60	32 Nm	F1 \| F2
AG2250-+PLE40-M03-80	20 Nm	80	32 Nm	F1 \| F2
AG2250-+PLE40-M03-100	20 Nm	100	32 Nm	F1 \| F2
AG2250-+PLE40-M03-120	18 Nm	120	29 Nm	F1 \| F2
AG2250-+PLE40-M03-160	20 Nm	160	32 Nm	F1 \| F2
AG2250-+PLE40-M03-200	18 Nm	200	29 Nm	F1 \| F2
AG2250-+PLE40-M03-256	20 Nm	256	32 Nm	F1 \| F2
AG2250-+PLE40-M03-320	18 Nm	320	29 Nm	F1 \| F2
AG2250-+PLE40-M03-512	7,5 Nm	512	12 Nm	F1 \| F2

AG2250-+PLE60 | Bộ bánh răng hành tinh cho động cơ servo quay, cỡ 60

Các biến thể sản phẩm	Mô-men xoắn đầu ra danh nghĩa	Tỉ số truyền	Tối đa. mô-men xoắn tăng tốc	Đối với kích thước mặt bích động cơ
AG2250-+PLE60-M01-3	28 Nm	3	45 Nm	F1 \| F2 \| F3 \| F4 \| N2
AG2250-+PLE60-M01-4	38 Nm	4	61 Nm	F1 \| F2 \| F3 \| F4 \| N2
AG2250-+PLE60-M01-5	40 Nm	5	64 Nm	F1 \| F2 \| F3 \| F4 \| N2
AG2250-+PLE60-M01-7	25 Nm	7	40 Nm	F1 \| F2 \| F3 \| F4 \| N2
AG2250-+PLE60-M01-8	18 Nm	số 8	29 Nm	F1 \| F2 \| F3 \| F4 \| N2
AG2250-+PLE60-M01-10	15 Nm	10	24 Nm	F1 \| F2 \| F3 \| F4 \| N2
AG2250-+PLE60-M02-12	44 Nm	12	70 Nm	F1 \| F2 \| F3 \| F4
AG2250-+PLE60-M02-15	44 Nm	15	70 Nm	F1 \| F2 \| F3 \| F4
AG2250-+PLE60-M02-16	44 Nm	16	70 Nm	F1 \| F2 \| F3 \| F4
AG2250-+PLE60-M02-20	44 Nm	20	70 Nm	F1 \| F2 \| F3 \| F4
AG2250-+PLE60-M02-25	40 Nm	25	64 Nm	F1 \| F2 \| F3 \| F4
AG2250-+PLE60-M02-32	44 Nm	32	70 Nm	F1 \| F2 \| F3 \| F4
AG2250-+PLE60-M02-40	40 Nm	40	64 Nm	F1 \| F2 \| F3 \| F4
AG2250-+PLE60-M02-64	18 Nm	64	29 Nm	F1 \| F2 \| F3 \| F4
AG2250-+PLE60-M03-60	44 Nm	60	70 Nm	F2 \| F3 \| F4
AG2250-+PLE60-M03-80	44 Nm	80	70 Nm	F2 \| F3 \| F4
AG2250-+PLE60-M03-100	44 Nm	100	70 Nm	F2 \| F3 \| F4
AG2250-+PLE60-M03-120	44 Nm	120	70 Nm	F2 \| F3 \| F4
AG2250-+PLE60-M03-160	44 Nm	160	70 Nm	F2 \| F3 \| F4
AG2250-+PLE60-M03-200	64 Nm	200	80 Nm	F2 \| F3 \| F4
AG2250-+PLE60-M03-256	44 Nm	256	70 Nm	F2 \| F3 \| F4
AG2250-+PLE60-M03-320	64 Nm	320	80 Nm	F2 \| F3 \| F4
AG2250-+PLE60-M03-512	18 Nm	512	29 Nm	F2 \| F3 \| F4

AG2250-+PLE80 | Bộ bánh răng hành tinh cho động cơ servo quay, cỡ 80

Các biến thể sản phẩm	Mô-men xoắn đầu ra danh nghĩa	Tỉ số truyền	Tối đa. mô-men xoắn tăng tốc	Đối với kích thước mặt bích động cơ
AG2250-+PLE80-M01-3	85 Nm	3	136 Nm	F2 \| F3 \| F4 \| F5 \| N3
AG2250-+PLE80-M01-4	115 Nm	4	184 Nm	F2 \| F3 \| F4 \| F5 \| N3
AG2250-+PLE80-M01-5	110 Nm	5	176 Nm	F2 \| F3 \| F4 \| F5 \| N3
AG2250-+PLE80-M01-7	65 Nm	7	104 Nm	F2 \| F3 \| F4 \| F5 \| N3
AG2250-+PLE80-M01-8	50 Nm	số 8	80 Nm	F2 \| F3 \| F4 \| F5 \| N3
AG2250-+PLE80-M01-10	38 Nm	10	61 Nm	F2 \| F3 \| F4 \| F5 \| N3
AG2250-+PLE80-M02-12	120 Nm	12	192 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M02-15	110 Nm	15	176 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M02-16	120 Nm	16	192 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M02-20	120 Nm	20	192 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M02-25	110 Nm	25	176 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M02-32	120 Nm	32	192 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M02-40	110 Nm	40	176 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M02-64	50 Nm	64	80 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M03-60	110 Nm	60	176 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M03-80	120 Nm	80	192 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M03-100	120 Nm	100	192 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M03-120	110 Nm	120	176 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M03-160	120 Nm	160	192 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M03-200	110 Nm	200	176 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M03-256	120 Nm	256	192 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M03-320	110 Nm	320	176 Nm	F2 \| F3 \| F4 \| F5
AG2250-+PLE80-M03-512	50 Nm	512	80 Nm	F2 \| F3 \| F4 \| F5

AG2250-+WPLE40 | Bộ bánh răng hành tinh góc cho động cơ servo quay, cỡ 40

Các biến thể sản phẩm	Mô-men xoắn đầu ra danh nghĩa	Tỉ số truyền	Tối đa. mô-men xoắn tăng tốc	Đối với kích thước mặt bích động cơ
AG2250-+WPLE40-M01-3	4,5 Nm	3	7 Nm	F1 \| F2 \| N1
AG2250-+WPLE40-M01-4	6 Nm	4	10 Nm	F1 \| F2 \| N1
AG2250-+WPLE40-M01-5	7,5 Nm	5	12 Nm	F1 \| F2 \| N1
AG2250-+WPLE40-M01-7	8,5 Nm	7	13,5 Nm	F1 \| F2 \| N1
AG2250-+WPLE40-M01-8	6 Nm	số 8	10 Nm	F1 \| F2 \| N1
AG2250-+WPLE40-M01-10	5 Nm	10	8 Nm	F1 \| F2 \| N1
AG2250-+WPLE40-M02-12	20 Nm	12	32 Nm	F1 \| F2
AG2250-+WPLE40-M02-15	18 Nm	15	29 Nm	F1 \| F2
AG2250-+WPLE40-M02-16	20 Nm	16	32 Nm	F1 \| F2
AG2250-+WPLE40-M02-20	20 Nm	20	32 Nm	F1 \| F2
AG2250-+WPLE40-M02-25	18 Nm	25	29 Nm	F1 \| F2
AG2250-+WPLE40-M02-32	20 Nm	32	32 Nm	F1 \| F2
AG2250-+WPLE40-M02-40	18 Nm	40	29 Nm	F1 \| F2
AG2250-+WPLE40-M02-64	7,5 Nm	64	12 Nm	F1 \| F2
AG2250-+WPLE40-M03-60	20 Nm	60	32 Nm	F1 \| F2
AG2250-+WPLE40-M03-80	20 Nm	80	32 Nm	F1 \| F2
AG2250-+WPLE40-M03-100	20 Nm	100	32 Nm	F1 \| F2
AG2250-+WPLE40-M03-120	18 Nm	120	29 Nm	F1 \| F2
AG2250-+WPLE40-M03-160	20 Nm	160	32 Nm	F1 \| F2
AG2250-+WPLE40-M03-200	18 Nm	200	29 Nm	F1 \| F2
AG2250-+WPLE40-M03-256	20 Nm	256	32 Nm	F1 \| F2
AG2250-+WPLE40-M03-320	18 Nm	320	29 Nm	F1 \| F2
AG2250-+WPLE40-M03-512	7,5 Nm	512	12 Nm	F1 \| F2

AG2250-+WPLE60 | Bộ bánh răng hành tinh góc cho động cơ servo quay, cỡ 60

Các biến thể sản phẩm	Mô-men xoắn đầu ra danh nghĩa	Tỉ số truyền	Tối đa. mô-men xoắn tăng tốc	Đối với kích thước mặt bích động cơ
AG2250-+WPLE60-M01-3	14 Nm	3	22 Nm	F1 \| F2 \| F3 \| N2
AG2250-+WPLE60-M01-4	19 Nm	4	30 Nm	F1 \| F2 \| F3 \| N2
AG2250-+WPLE60-M01-5	24 Nm	5	38 Nm	F1 \| F2 \| F3 \| N2
AG2250-+WPLE60-M01-7	25 Nm	7	40 Nm	F1 \| F2 \| F3 \| N2
AG2250-+WPLE60-M01-8	18 Nm	số 8	29 Nm	F1 \| F2 \| F3 \| N2
AG2250-+WPLE60-M01-10	15 Nm	10	24 Nm	F1 \| F2 \| F3 \| N2
AG2250-+WPLE60-M02-12	44 Nm	12	70 Nm	F1 \| F2 \| F3
AG2250-+WPLE60-M02-15	44 Nm	15	70 Nm	F1 \| F2 \| F3
AG2250-+WPLE60-M02-16	44 Nm	16	70 Nm	F1 \| F2 \| F3
AG2250-+WPLE60-M02-20	44 Nm	20	70 Nm	F1 \| F2 \| F3
AG2250-+WPLE60-M02-25	40 Nm	25	64 Nm	F1 \| F2 \| F3
AG2250-+WPLE60-M02-32	44 Nm	32	70 Nm	F1 \| F2 \| F3
AG2250-+WPLE60-M02-40	40 Nm	40	64 Nm	F1 \| F2 \| F3
AG2250-+WPLE60-M02-64	18 Nm	64	29 Nm	F1 \| F2 \| F3
AG2250-+WPLE60-M03-60	44 Nm	60	70 Nm	F2 \| F3
AG2250-+WPLE60-M03-80	44 Nm	80	70 Nm	F2 \| F3
AG2250-+WPLE60-M03-100	44 Nm	100	70 Nm	F2 \| F3
AG2250-+WPLE60-M03-120	44 Nm	120	70 Nm	F2 \| F3
AG2250-+WPLE60-M03-160	44 Nm	160	70 Nm	F2 \| F3
AG2250-+WPLE60-M03-200	64 Nm	200	80 Nm	F2 \| F3
AG2250-+WPLE60-M03-256	44 Nm	256	70 Nm	F2 \| F3
AG2250-+WPLE60-M03-320	64 Nm	320	80 Nm	F2 \| F3
AG2250-+WPLE60-M03-512	18 Nm	512	29 Nm	F2 \| F3

AG2250-+WPLE80 | Bộ bánh răng hành tinh góc cho động cơ servo quay, cỡ 80

Các biến thể sản phẩm	Mô-men xoắn đầu ra danh nghĩa	Tỉ số truyền	Tối đa. mô-men xoắn tăng tốc	Đối với kích thước mặt bích động cơ
AG2250-+WPLE80-M01-3	40 Nm	3	64 Nm	F2 \| F3 \| F4 \| N3
AG2250-+WPLE80-M01-4	53 Nm	4	85 Nm	F2 \| F3 \| F4 \| N3
AG2250-+WPLE80-M01-5	67 Nm	5	107 Nm	F2 \| F3 \| F4 \| N3
AG2250-+WPLE80-M01-7	65 Nm	7	104 Nm	F2 \| F3 \| F4 \| N3
AG2250-+WPLE80-M01-8	50 Nm	số 8	80 Nm	F2 \| F3 \| F4 \| N3
AG2250-+WPLE80-M01-10	38 Nm	10	61 Nm	F2 \| F3 \| F4 \| N3
AG2250-+WPLE80-M02-12	120 Nm	12	192 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M02-15	110 Nm	15	176 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M02-16	120 Nm	16	192 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M02-20	120 Nm	20	192 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M02-25	110 Nm	25	176 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M02-32	120 Nm	32	192 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M02-40	110 Nm	40	176 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M02-64	50 Nm	64	80 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M03-60	110 Nm	60	176 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M03-80	120 Nm	80	192 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M03-100	120 Nm	100	192 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M03-120	110 Nm	120	176 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M03-160	120 Nm	160	192 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M03-200	110 Nm	200	176 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M03-256	120 Nm	256	192 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M03-320	110 Nm	320	176 Nm	F2 \| F3 \| F4
AG2250-+WPLE80-M03-512	50 Nm	512	80 Nm	F2 \| F3 \| F4
